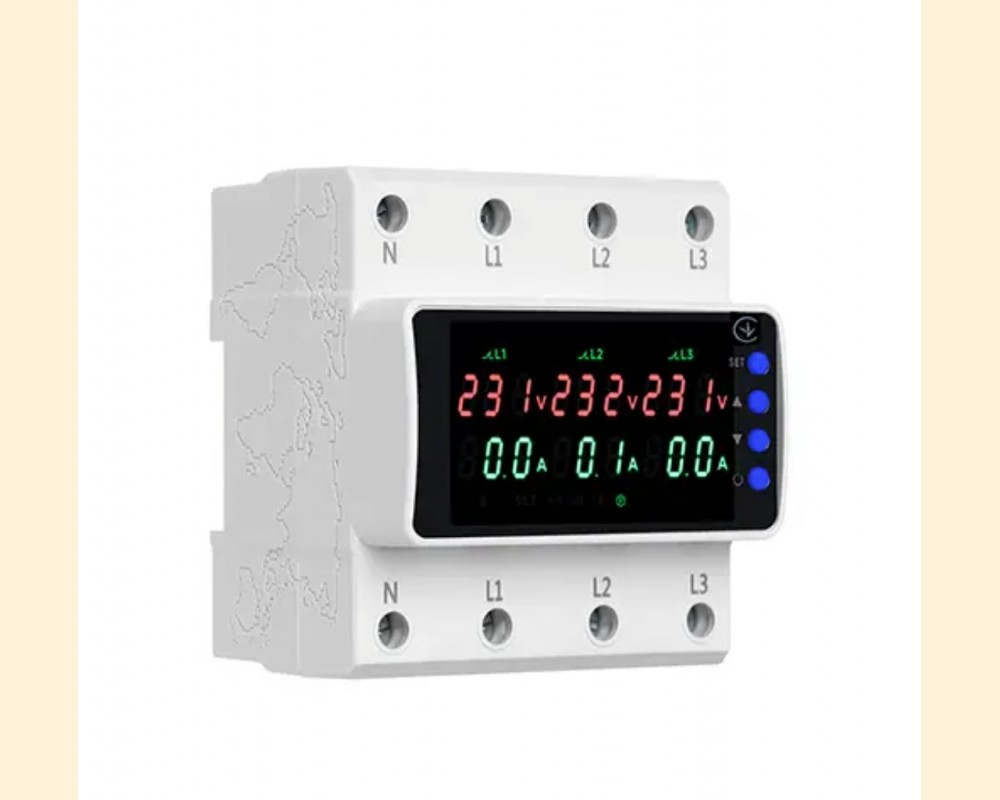

Трифазне багатофункціональне захисне реле GEYA серії GP6-VA (63А)

Це трифазне багатофункціональне реле GEYA серії GP6-VA. Воно поєднує в функції вольтметра, амперметра і автоматичного вимикача для захисту електромережі. Нижче наведено повний опис його можливостей та технічних характеристик.

Основні можливості

- Захист від перенапруги: Якщо напруга в мережі перевищує заданий поріг, пристрій миттєво відключає навантаження, запобігаючи поломці техніки.

- Захист від зниженої напруги: Захищає електродвигуни та компресори (наприклад, холодильниках та кондиціонерах), які можуть згоріти при надто низькій напрузі.

- Захист від перевантаження струмом: Працює як «розумний» автомат — якщо споживання перевищує встановлений ліміт (до 63А), реле відключить живлення.

- Контроль асиметрії (дисбалансу) фаз: Важливо захисту трифазних двигунів від перегріву.

- Автоматичне повторне включення: Після стабілізації параметрів мережі пристрій сам відновить подачу живлення за заданий час (затримка включення).

- Моніторинг у реальному часі: На дисплеї одночасно відображаються поточні значення напруги (V) та сили струму (A) по кожній із трьох фаз. Технічні характеристики (згідно з маркуванням) Параметр Діапазон установок Заводська установка

Максимальний струм (Imax) 1А – 100А 63А

Поріг перенапруги 130В - 300В ~ 270В

Поріг зниженої напруги 80В - 210В ~ 170В

Час затримки включення 1с - 500с ~ 30с

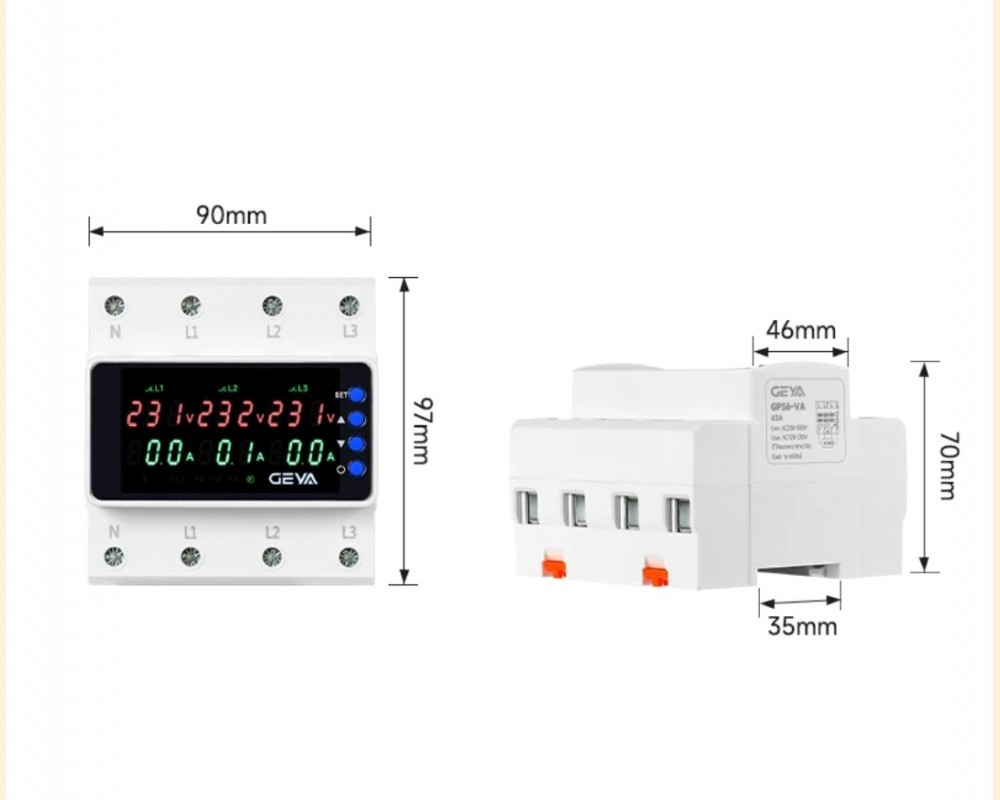

Тип монтажу DIN-рейка (35 мм)

Спосіб підключення Верхній вхід

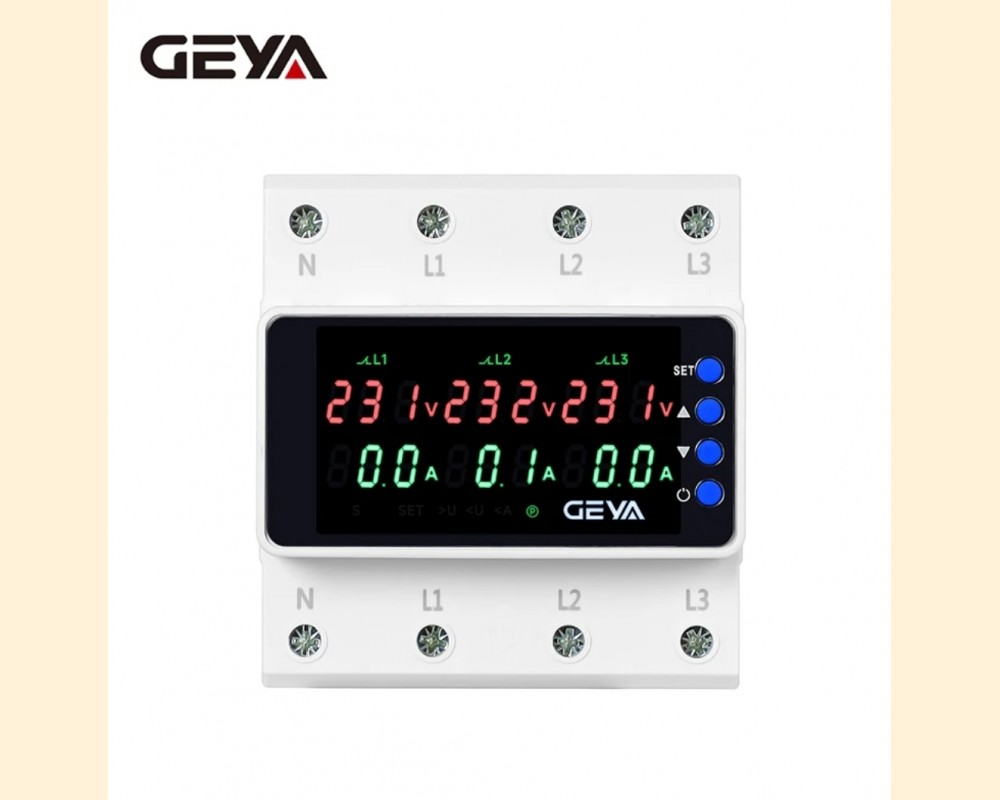

Особливості індикації

- Верхній рядок (червоний колір): Поточна напруга фаз L1, L2, L3.

- Нижній рядок (зелений колір): Сила струму фаз L1, L2, L3. Зверніть увагу: якщо струм на конкретній фазі нижче 1А, на екрані може відображатися 0.0А. Переваги моделі Компактність: Замінює три окремі однофазні реле, займаючи менше місця в щитку. Інформативність: Дозволяє швидко діагностувати, на якій саме фазі стався збій або перекіс. Налаштування під себе: Усі пороги спрацьовування та час затримки можна змінити кнопками на передньої панелі. Використовуйте кнопку SET та стрілки для налаштування параметрів. Натискайте SET для переходу між пунктами, а стрілками «вгору»/«вниз» змінюйте значення. Якщо не натискати кнопки 10–15 секунд, прилад збереже налаштування та вийде в робочий режим. Ось основні пункти меню (параметри можуть йти в цьому чи схожому порядку в залежно від прошивки):

1. Налаштування напруги

- A1 (Перенапруга): Встановлення верхнього порогу (на фото вказано до 300В). Зазвичай ставлять 250-260В.

- A2 (Гістерезис перенапруги): На скільки вольт має впасти напругу від порога, щоб реле знову увімкнулося (зазвичай 5-10В).

- A3 (Час спрацьовування): Як швидко реле відключиться при стрибку (рекомендується 0.1-0.5 сек).

- A4 (Знижена напруга): нижній поріг (на фото від 120В). Рекомендується ставити 180-190В.

- A6 (Час спрацьовування): Аналогічно захисту «вгору».

2. Налаштування струму

- A8 (Ліміт струму): встановлення максимального струму (до 63А). Ставте значення відповідне вашому вступному автомату.

- A9 (Час спрацьовування за струмом): Затримка перед вимкненням при перевантаженні (зазвичай 1–3 сек).

3. Таймери та системні налаштування

- A10 (Затримка включення): Час очікування після того, як напруга прийшла в норму, перш за все чим подати струм до будинку. Рекомендується 30-60 сек, а якщо є холодильник без власного захисту. 300 сік (5 хвилин).

- A11 (Затримка при включенні в мережу): Пауза при першому включенні приладу.

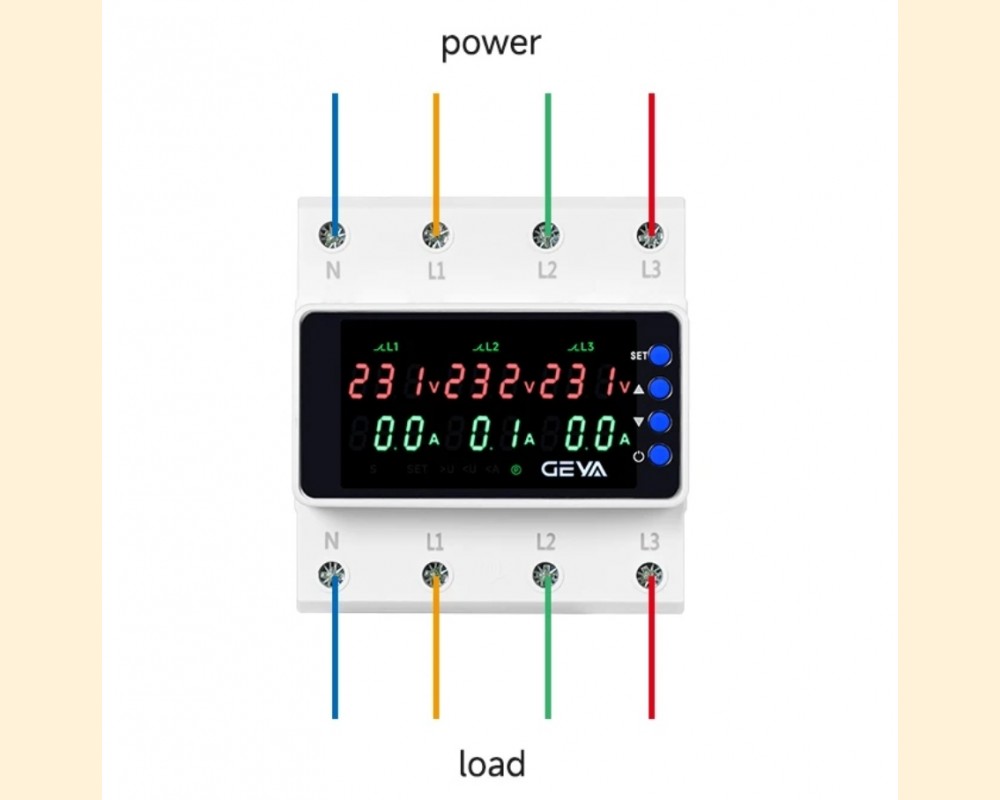

- A13 (Калібрування): Дозволяє підкоригувати показання вольтметра, якщо вони розходяться з еталонним мультиметром. Важливі поради: Дотримуйтесь полярності: Вхід зверху, вихід знизу. Обов'язково підключіть нейтраль (N) до відповідну клему, інакше прилад не ввімкнеться. Дисбаланс фаз: Якщо у вас є трифазні мотори, перевірте налаштування різниці напруг між фазами (зазвичай пункт A12), щоб вони не згоріли під час перекосу.
