Трехфазное многофункциональное защитное реле GEYA серии GP6-VA (63А)

Это трехфазное многофункциональное защитное реле GEYA серии GP6-VA. Оно объединяет в
себе функции вольтметра, амперметра и автоматического выключателя для защиты электросети.
Ниже приведено полное описание его возможностей и технических характеристик.
Основные возможности
- Защита от перенапряжения: Если напряжение в сети превышает заданный порог, устройство
мгновенно отключает нагрузку, предотвращая поломку техники.
- Защита от пониженного напряжения: Защищает электродвигатели и компрессоры (например, в
холодильниках и кондиционерах), которые могут сгореть при слишком низком напряжении.
- Защита от перегрузки по току: Работает как «умный» автомат — если потребление превышает
установленный лимит (до 63А), реле отключит питание.
- Контроль асимметрии (дисбаланса) фаз: Важно для защиты трехфазных двигателей от перегрева.
- Автоматическое повторное включение: После стабилизации параметров сети устройство само
возобновит подачу питания через заданное время (задержка включения).
- Мониторинг в реальном времени: На дисплее одновременно отображаются текущие значения
напряжения (V) и силы тока (A) по каждой из трех фаз.
Технические характеристики (согласно маркировке)
Параметр Диапазон настроек Заводская установка
Максимальный ток (Imax) 1А – 100А 63А
Порог перенапряжения 130В – 300В ~270В
Порог пониженного напряжения 80В – 210В ~170В
Время задержки включения 1с – 500с ~30с

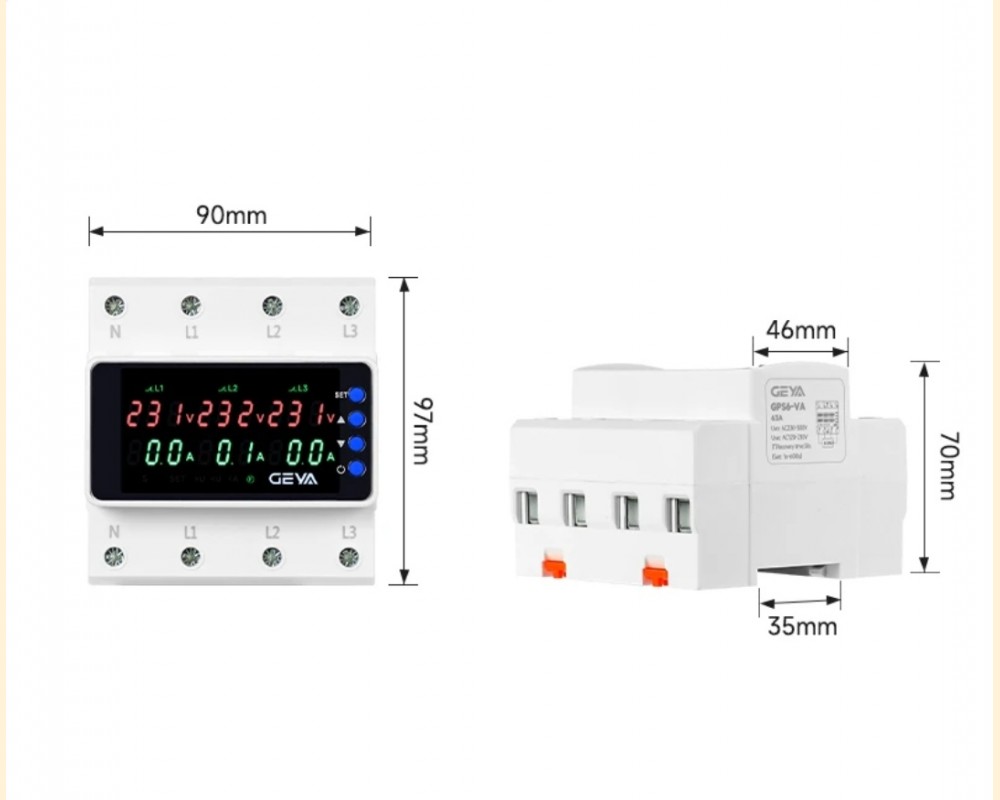

Тип монтажа DIN-рейка (35 мм) -
Способ подключения Верхний вход -

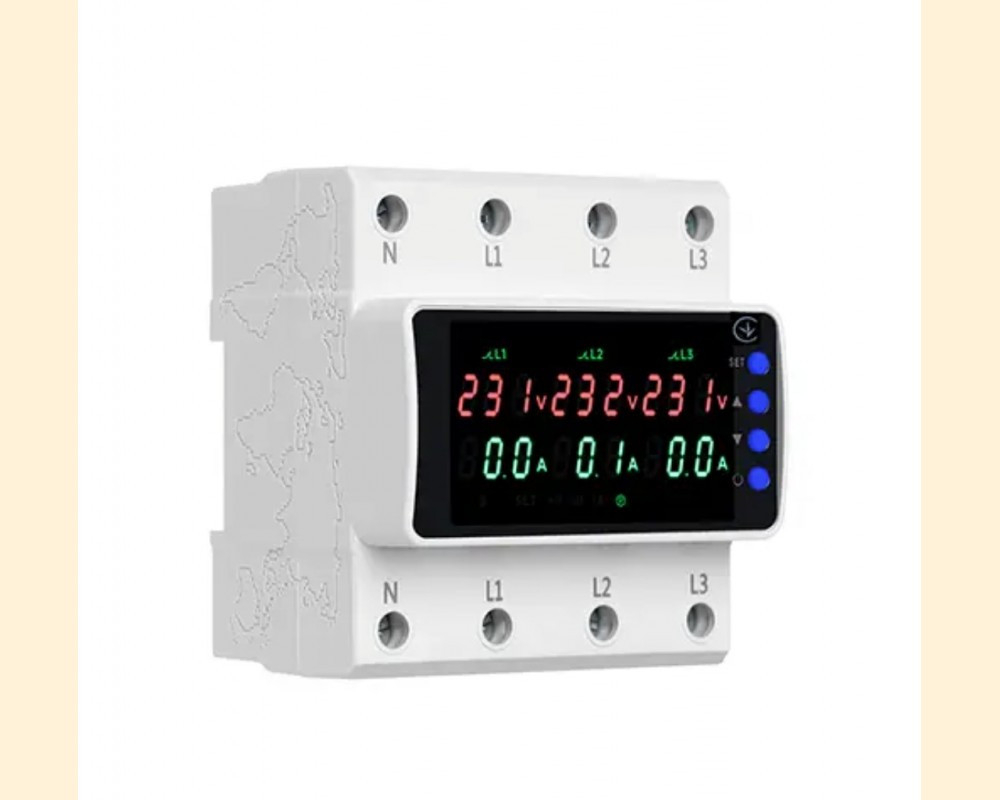

Особенности индикации

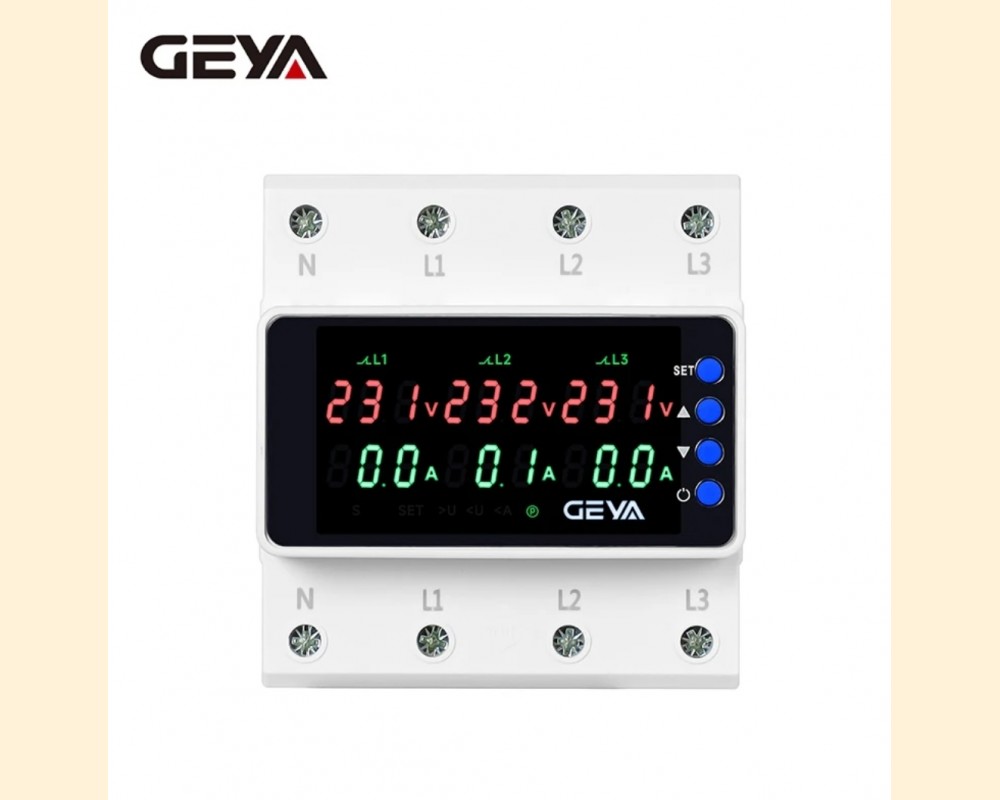

- Верхняя строка (красный цвет): Текущее напряжение по фазам L1, L2, L3.
- Нижняя строка (зеленый цвет): Сила тока по фазам L1, L2, L3.
Обратите внимание: если ток на конкретной фазе ниже 1А, на экране может отображаться 0.0А.
Преимущества модели
Компактность: Заменяет три отдельных однофазных реле, занимая меньше места в щитке.
Информативность: Позволяет быстро диагностировать, на какой именно фазе произошел сбой или
перекос.
Настройка под себя: Все пороги срабатывания и время задержки можно изменить кнопками на
передней панели.
Для настройки параметров используйте кнопку SET и стрелки. Нажимайте SET для перехода между
пунктами, а стрелками «вверх»/«вниз» меняйте значения. Если не нажимать кнопки 10–15 секунд,
прибор сохранит настройки и выйдет в рабочий режим.
Вот основные пункты меню (параметры могут идти в этом или похожем порядке в
зависимости от прошивки):
1. Настройка напряжения
- A1 (Перенапряжение): Установка верхнего порога (на фото указано до 300В). Обычно ставят
250–260В.
- A2 (Гистерезис перенапряжения): На сколько вольт должно упасть напряжение от порога, чтобы
реле снова включилось (обычно 5–10В).
- A3 (Время срабатывания): Как быстро реле отключится при скачке (рекомендуется 0.1–0.5 сек).
- A4 (Пониженное напряжение): Нижний порог (на фото от 120В). Рекомендуется ставить 180–190В.
- A6 (Время срабатывания): Аналогично защите «вверх».
2. Настройка тока
- A8 (Лимит тока): Установка максимального тока (до 63А). Ставьте значение, соответствующее
вашему вводному автомату.
- A9 (Время срабатывания по току): Задержка перед отключением при перегрузке (обычно 1–3 сек).
3. Таймеры и системные настройки
- A10 (Задержка включения): Время ожидания после того, как напряжение пришло в норму, прежде
чем подать ток в дом. Рекомендуется 30–60 сек, а если есть холодильник без собственной защиты —
300 сек (5 минут).
- A11 (Задержка при включении в сеть): Пауза при самом первом включении прибора.
- A13 (Калибровка): Позволяет подкорректировать показания вольтметра, если они расходятся с
эталонным мультиметром.
Важные советы:

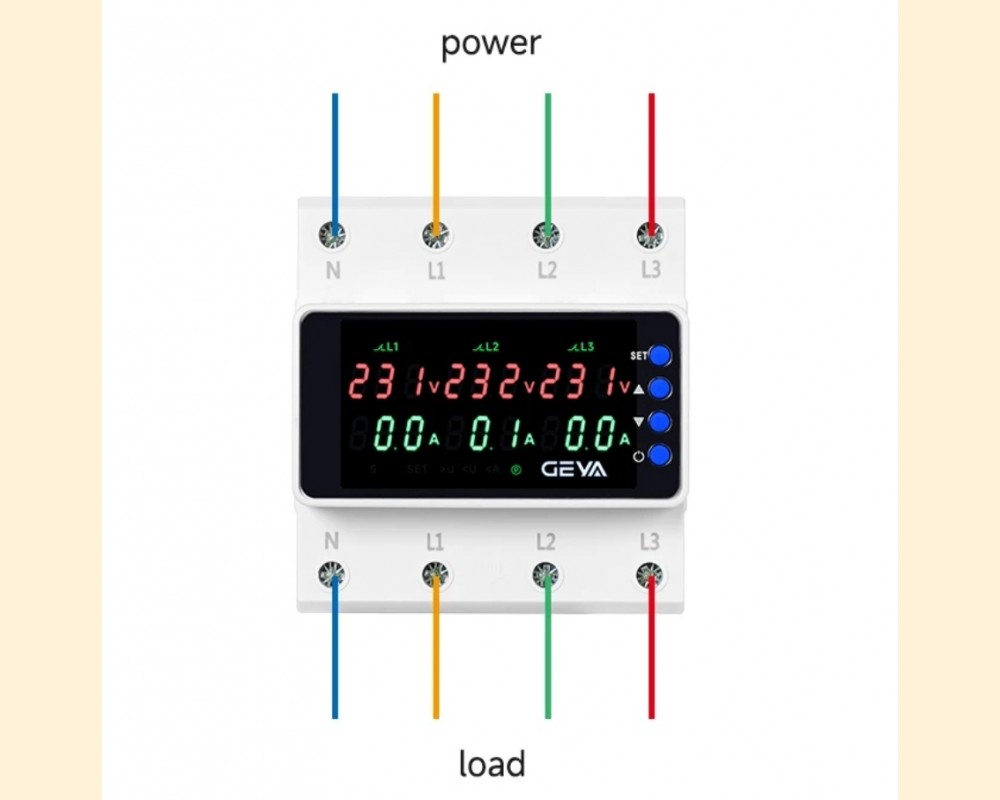

Соблюдайте полярность: Вход сверху, выход снизу. Обязательно подключите нейтраль (N) в
соответствующую клемму, иначе прибор не включится.
Дисбаланс фаз: Если у вас есть трехфазные моторы, проверьте настройку разницы напряжений между
фазами (обычно пункт A12), чтобы они не сгорели при перекосе.
