Автоматичний перемикач фаз GEYA GPS8-16 (63A)

Автоматичний перемикач фаз GEYA GPS8-16 (63A). Це інтелектуальний пристрій, яке поєднує функції реле напруги, контролю струму та селектора фаз. Його головне завдання — захистити обладнання та забезпечити його безперебійну роботу, автоматично вибираючи найкращу фазу із трьох доступних.

Основні функції та можливості

Автоматичний вибір фази (Phase Selector):

- Пристрій підключається до трьох фаз (L1, L2, L3) та однієї нейтралі (N). Якщо на поточній фазі напруга виходить за допустимі межі, прилад за частки секунди перемикає навантаження на іншу, "здорову" фазу. Захист від стрибків напруги:

- Overvoltage (Перенапруга): Діапазон 230V–300V. Вимикає живлення, якщо напруга надто висока.

- Undervoltage (Низька напруга): Діапазон 140V-210V. Захищає від «просідань», які небезпечні для двигунів та компресорів (наприклад, у холодильниках). Захист струму (Overcurrent):

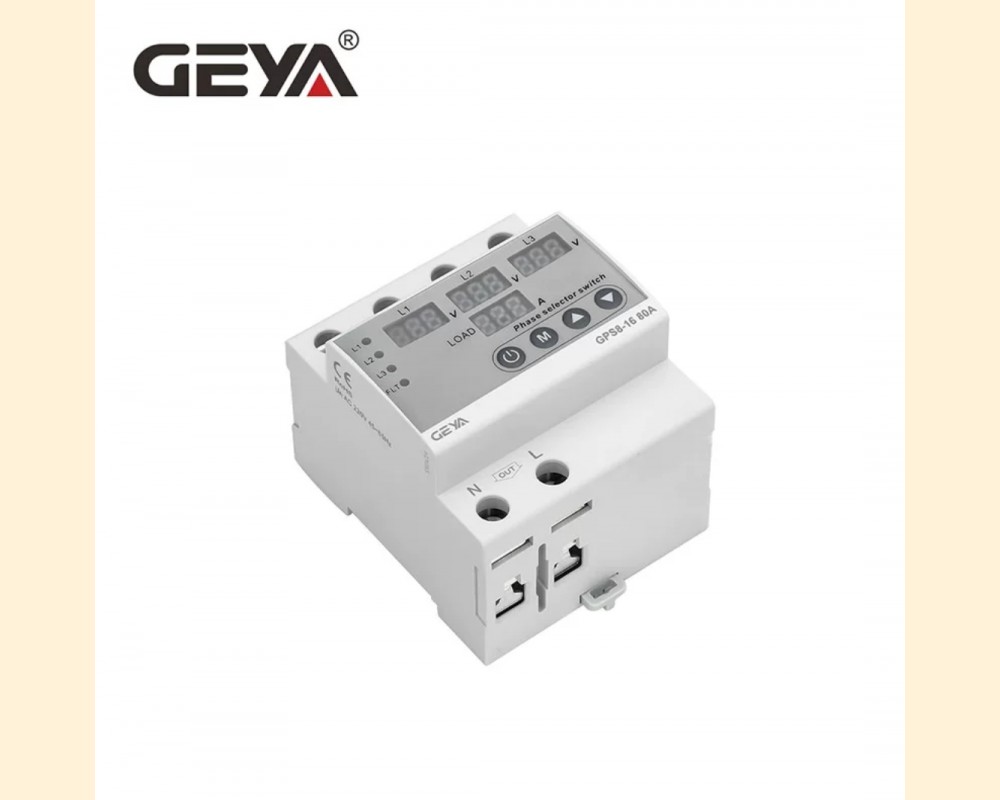

- Ліміт до 63 Ампер. Якщо навантаження перевищує заданий поріг, пристрій відключає мережу, працюючи як автоматичний вимикач, але із можливістю самовідновлення. Цифровий моніторинг: На дисплеї відображаються в реальному часі:

- Напруга на кожній із трьох фаз одночасно.

- Поточна сила струму (навантаження) у Амперах.

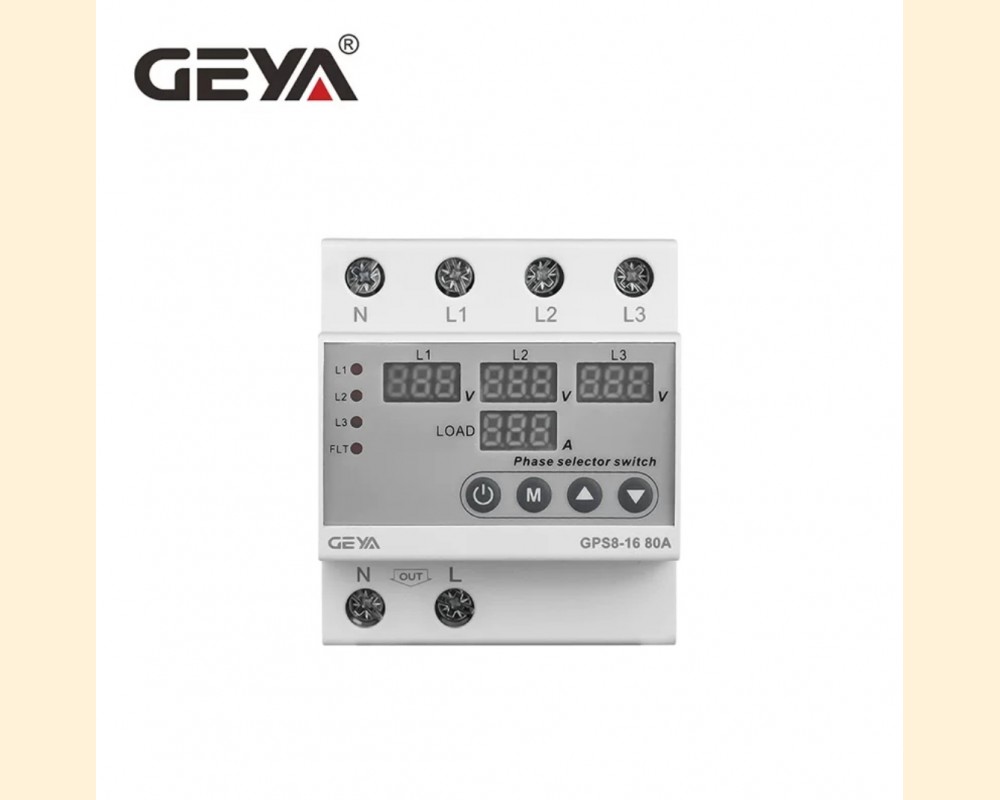

- Світлодіодні індикатори зліва показують, яка фаза активна в даний момент.

Технічні характеристики:

- Модель: GPS8-16 63A.

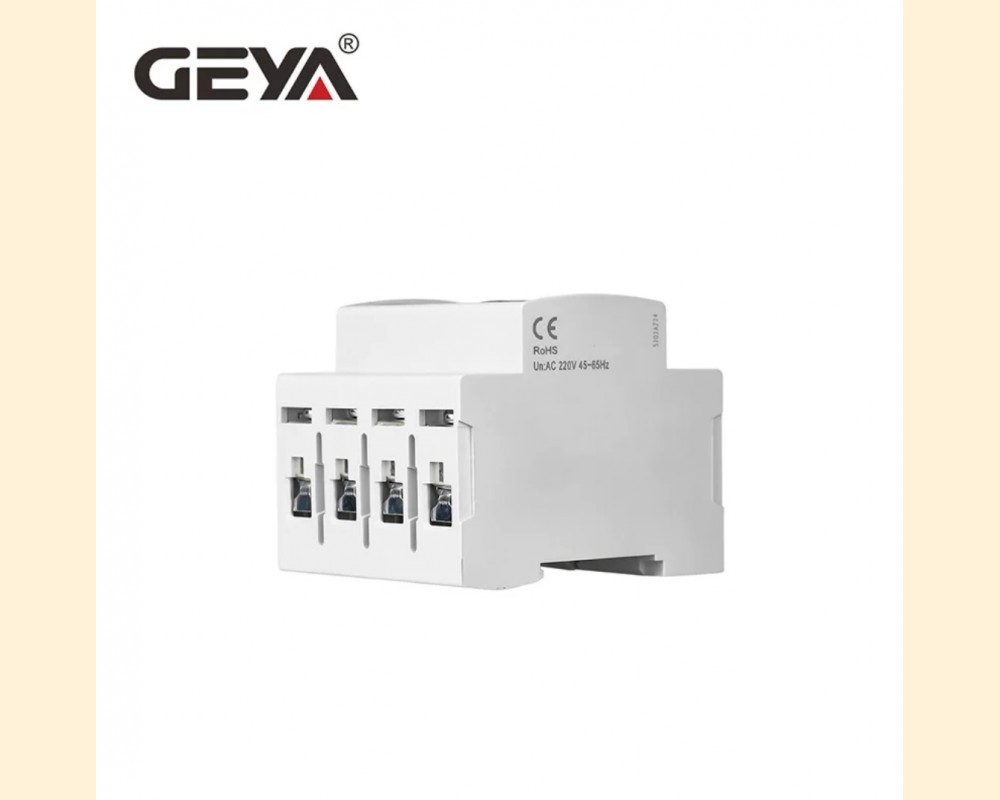

- Тип мережі: Трифазний вхід (L1, L2, L3+N), однофазний вихід (L+N).

- Максимальний струм: 63А (близько 13-14 кВт навантаження).

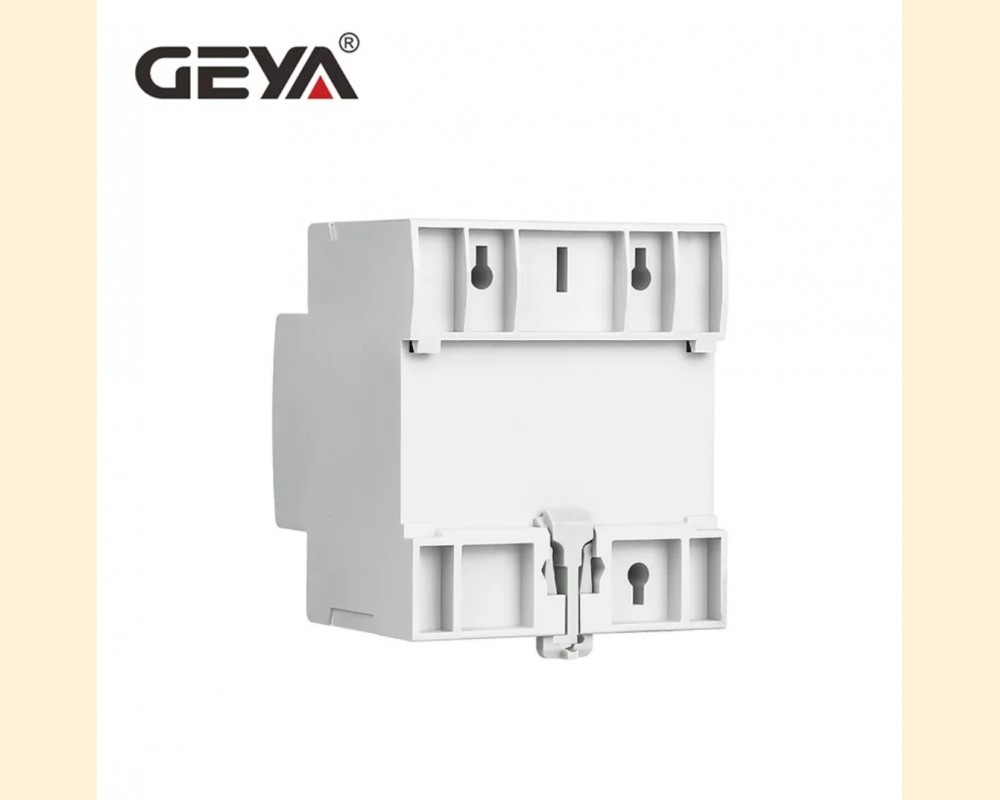

- Монтаж: На стандартну DIN-рейку (займає 4 модулі).

- Швидкість спрацьовування: Зазвичай менше 1 секунди. Призначення кнопок керування:

- Кнопка живлення (Power): Увімкнення/вимкнення навантаження вручну.

- «M» (Menu): Вхід у налаштування (утримання 3 сек) для зміни порогів напруги та часу затримки. Стрілки: Навігація та зміна цифрових значень.

Цей пристрій ідеально підходить для приватних будинків або квартир із трифазним введенням, дозволяючи "Витискати" максимум з електромережі: якщо одна фаза зникла або "просіла", у вас вдома все одно буде світло та інтернет за рахунок автоматичного переходу на іншу фазу. Налаштування пристрою GEYA GPS8-16 здійснюється через сервісне меню. Основний принцип: ви задає верхній і нижній пороги напруги, а також ліміт по струму, при досягненні яких прилад вирішить, що фаза "погана", і переключиться на іншу.

Основний алгоритм налаштування:

Вхід у меню: Натисніть та утримуйте кнопку «M» протягом 3 секунд. На екрані замість поточних показників з'являться коди параметрів (наприклад, A1, A2 тощо). Навігація: Використовуйте кнопки «Вгору» та «Вниз», щоб змінити значення вибраного параметра. Перехід до наступного пункту: Коротко натисніть кнопку «M», щоб перейти до наступного пункту код налаштування. Збереження та вихід: Знову затисніть кнопку «M» на 3 секунди або просто зачекайте 10-15 секунд. прилад сам збереже дані та повернеться до робочого режиму.

Таблиця основних параметрів (типові коди):

Код Опис функції Заводське значення Рекомендований діапазон

A1 Поріг перенапруги (Overvoltage) 270V 240V – 280V

A2 Час спрацьовування при перенапрузі 0.1 сек 0.1 – 0.5 сек

A3 Поріг відновлення (гістерезис) 265V на 5V нижче, ніж A1

A4 Поріг низької напруги (Undervoltage) 170V 160V – 190V

A5 Час спрацьовування за низького напр. 0.1 сек 0.1 – 30 сек

A6 Поріг відновлення (гістерезис) 175V на 5V вище, ніж A4

A8 Затримка увімкнення після збою 2 сек 5 – 60 сек (для холодильників краще 60+)

A9 Ліміт струму (Overcurrent) 63A залежить від вашого автомата на вході

Важливі поради щодо налаштування:

Для побутової техніки: Не ставте нижній поріг (A4) нижче 180V, оскільки блоки живлення та компресори можуть вийти з ладу. Верхній поріг (A1) оптимально тримати на рівні 250V-255V. Затримка увімкнення (A8): Якщо у вас підключено холодильник або кондиціонер, вкрай рекомендується встановити затримку мінімум 60–120 секунд. Це потрібно для вирівнювання тиску у компресорі перед повторним запуском. Пріоритет фаз: Зазвичай прилад вважає пріоритетною фазу L1. Якщо вона в нормі, він працюватиме на ній. Якщо вона вийде за межі, піде на L2, потім на L3. Як тільки параметри на L1 відновляться, прилад повернеться на неї (через час затримки).
