Автоматический переключатель фаз GEYA GPS8-16 (63A)

Автоматический переключатель фаз GEYA GPS8-16 (63A). Это интеллектуальное устройство,
которое объединяет функции реле напряжения, контроля тока и селектора фаз.
Его главная задача — защитить оборудование и обеспечить его бесперебойную работу,
автоматически выбирая лучшую фазу из трех доступных.
Основные функции и возможности
Автоматический выбор фазы (Phase Selector):

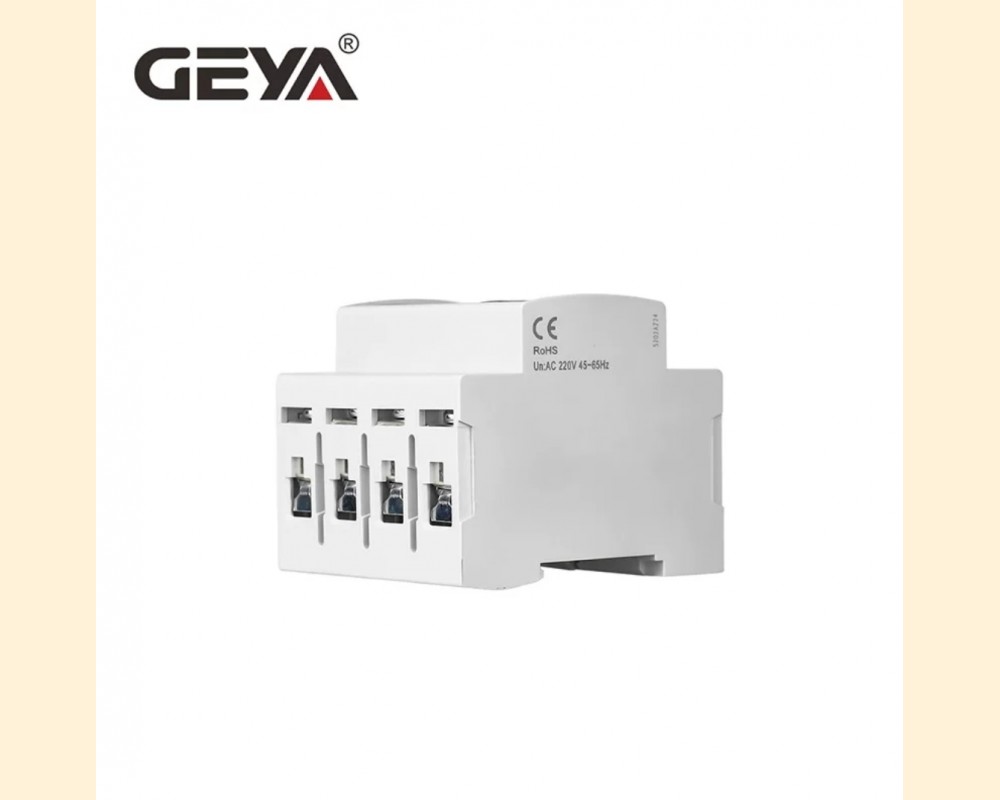

- Устройство подключается к трем фазам (L1, L2, L3) и одной нейтрали (N). Если на текущей фазе
напряжение выходит за допустимые пределы, прибор за доли секунды переключает нагрузку на
другую, «здоровую» фазу.
Защита от скачков напряжения:
- Overvoltage (Перенапряжение): Диапазон настройки 230V–300V. Отключает питание, если
напряжение слишком высокое.
- Undervoltage (Низкое напряжение): Диапазон 140V–210V. Защищает от «просадок», которые опасны
для двигателей и компрессоров (например, в холодильниках).
Защита по току (Overcurrent):
- Лимит до 63 Ампер. Если нагрузка превышает заданный порог, устройство отключает сеть, работая
как автоматический выключатель, но с возможностью самовосстановления.
Цифровой мониторинг:

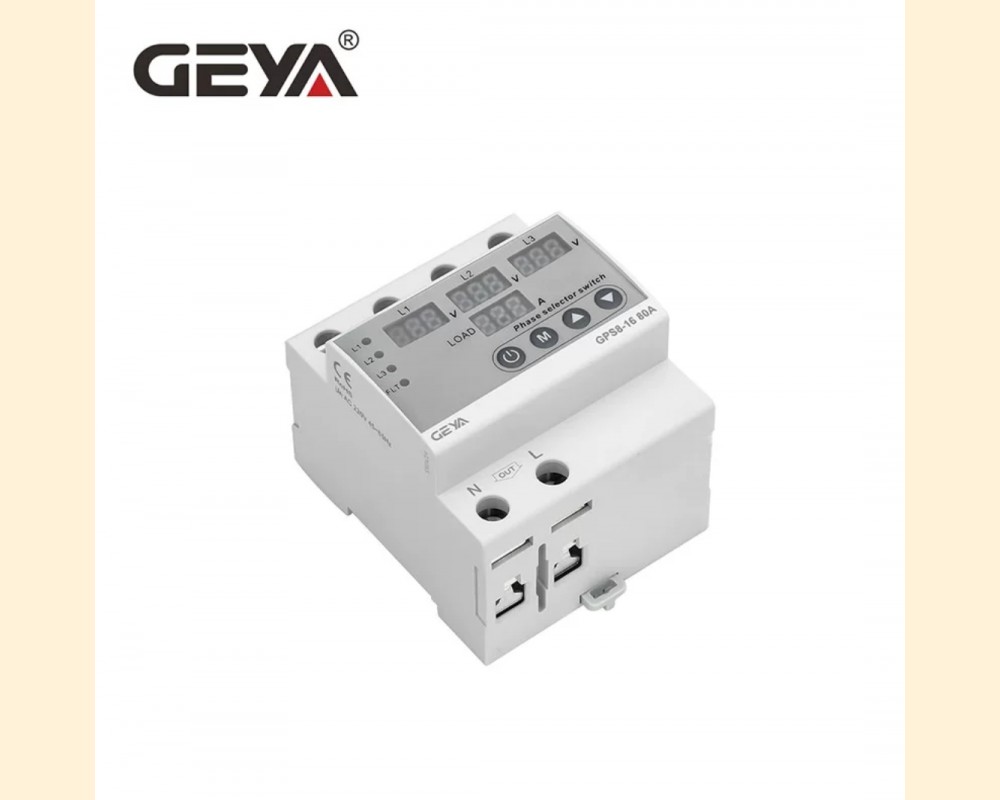

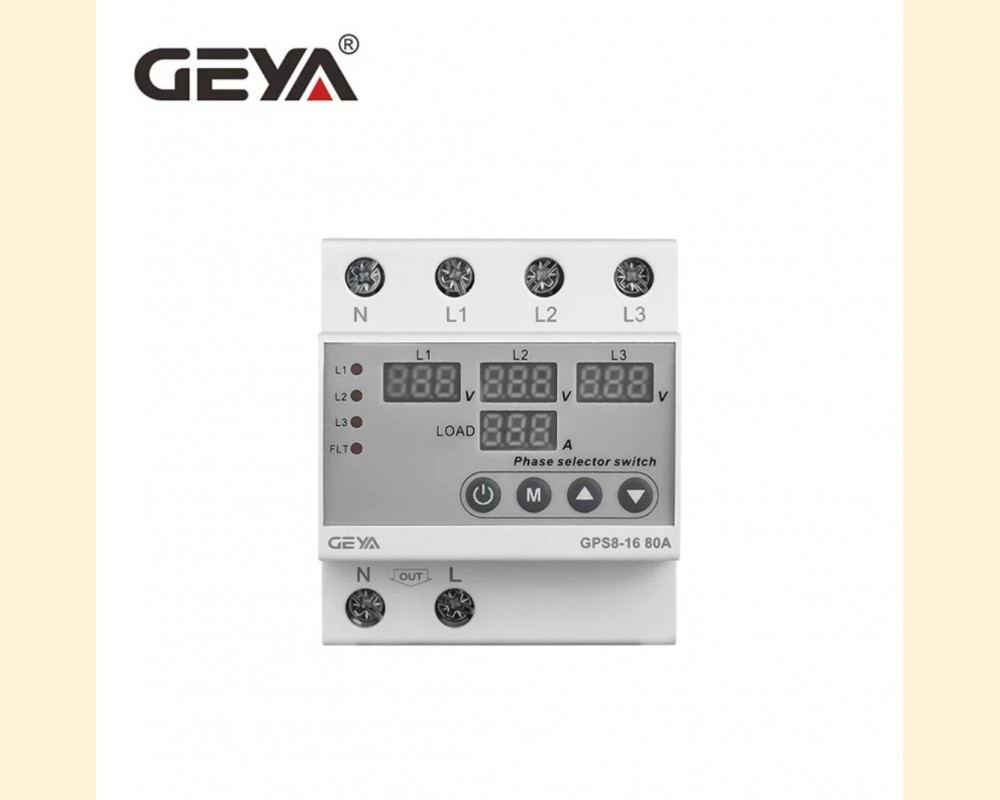

На дисплее в реальном времени отображаются:
- Напряжение на каждой из трех фаз одновременно.
- Текущая сила тока (нагрузка) в Амперах.
- Светодиодные индикаторы слева показывают, какая фаза активна в данный момент.
Технические характеристики:
- Модель: GPS8-16 63A.
- Тип сети: Трехфазный вход (L1, L2, L3 + N), однофазный выход (L + N).
- Максимальный ток: 63А (около 13-14 кВт нагрузки).

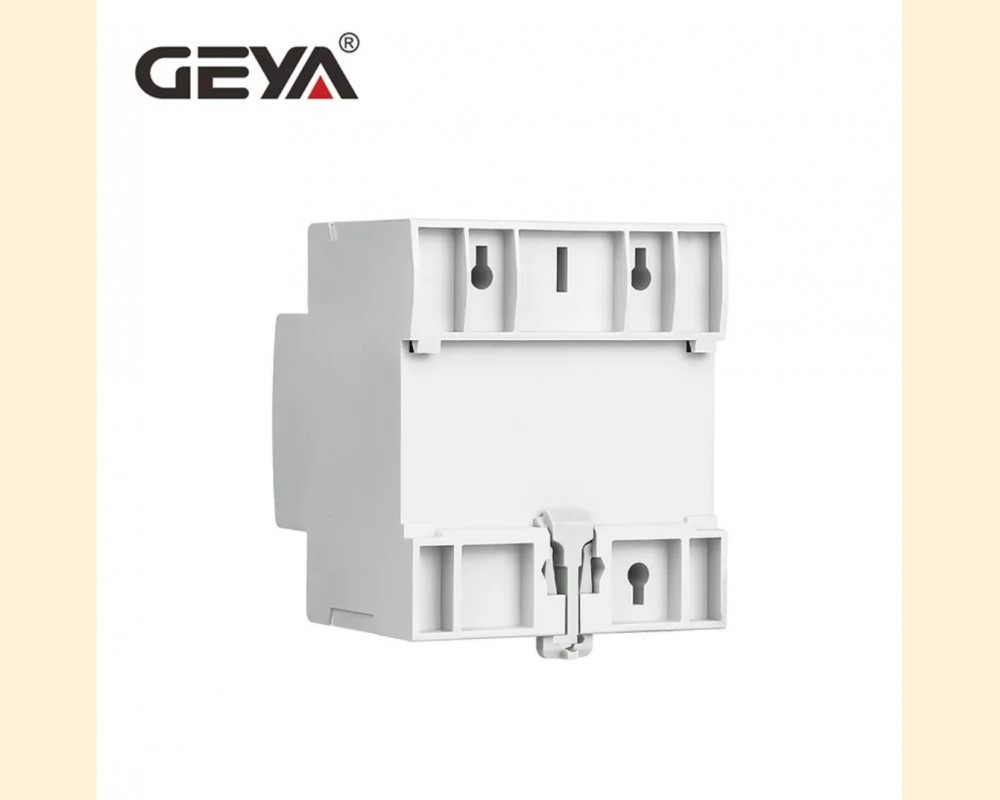

- Монтаж: На стандартную DIN-рейку (занимает 4 модуля).
- Скорость срабатывания: Обычно менее 1 секунды.
Назначение кнопок управления:
- Кнопка питания (Power): Включение/выключение нагрузки вручную.
- «M» (Menu): Вход в настройки (удержание 3 сек) для изменения порогов напряжения и времени
задержки.
Стрелки: Навигация и изменение цифровых значений.
Это устройство идеально подходит для частных домов или квартир с трехфазным вводом, позволяя
«выжимать» максимум из электросети: если одна фаза пропала или «просела», у вас дома все равно
будет свет и интернет за счет автоматического перехода на другую фазу.
Настройка устройства GEYA GPS8-16 производится через сервисное меню. Основной принцип: вы
задаете верхний и нижний пороги напряжения, а также лимит по току, при достижении которых
прибор решит, что фаза «плохая», и переключится на другую.
Основной алгоритм настройки:
Вход в меню: Нажмите и удерживайте кнопку «M» в течение 3 секунд. На экране вместо текущих
показателей появятся коды параметров (например, A1, A2 и т.д.).
Навигация: Используйте кнопки «Вверх» и «Вниз» для изменения значений выбранного параметра.
Переход к следующему пункту: Коротко нажимайте кнопку «M», чтобы переключиться на следующий
код настройки.
Сохранение и выход: Снова зажмите кнопку «M» на 3 секунды или просто подождите 10-15 секунд —
прибор сам сохранит данные и вернется в рабочий режим.
Таблица основных параметров (типовые коды):
Код Описание функции Заводское значение Рекомендуемый диапазон
A1 Порог перенапряжения (Overvoltage) 270V 240V – 280V
A2 Время срабатывания при перенапряжении 0.1 сек 0.1 – 0.5 сек
A3 Порог восстановления (гистерезис) 265V на 5V ниже, чем A1
A4 Порог низкого напряжения (Undervoltage) 170V 160V – 190V
A5 Время срабатывания при низком напр. 0.1 сек 0.1 – 30 сек
A6 Порог восстановления (гистерезис) 175V на 5V выше, чем A4
A8 Задержка включения после сбоя 2 сек 5 – 60 сек (для холодильников лучше 60+)
A9 Лимит по току (Overcurrent) 63A зависит от вашего автомата на входе
Важные советы по настройке:
Для бытовой техники: Не ставьте нижний порог (A4) ниже 180V, так как блоки питания и компрессоры
могут выйти из строя. Верхний порог (A1) оптимально держать на уровне 250V–255V.
Задержка включения (A8): Если у вас подключен холодильник или кондиционер, крайне
рекомендуется поставить задержку минимум 60–120 секунд. Это нужно для выравнивания давления
в компрессоре перед повторным пуском.
Приоритет фаз: Обычно прибор считает приоритетной фазу L1. Если она в норме, он будет работать на
ней. Если она выйдет за рамки, уйдет на L2, затем на L3. Как только параметры на L1 восстановятся,
прибор вернется на неё (через время задержки).
