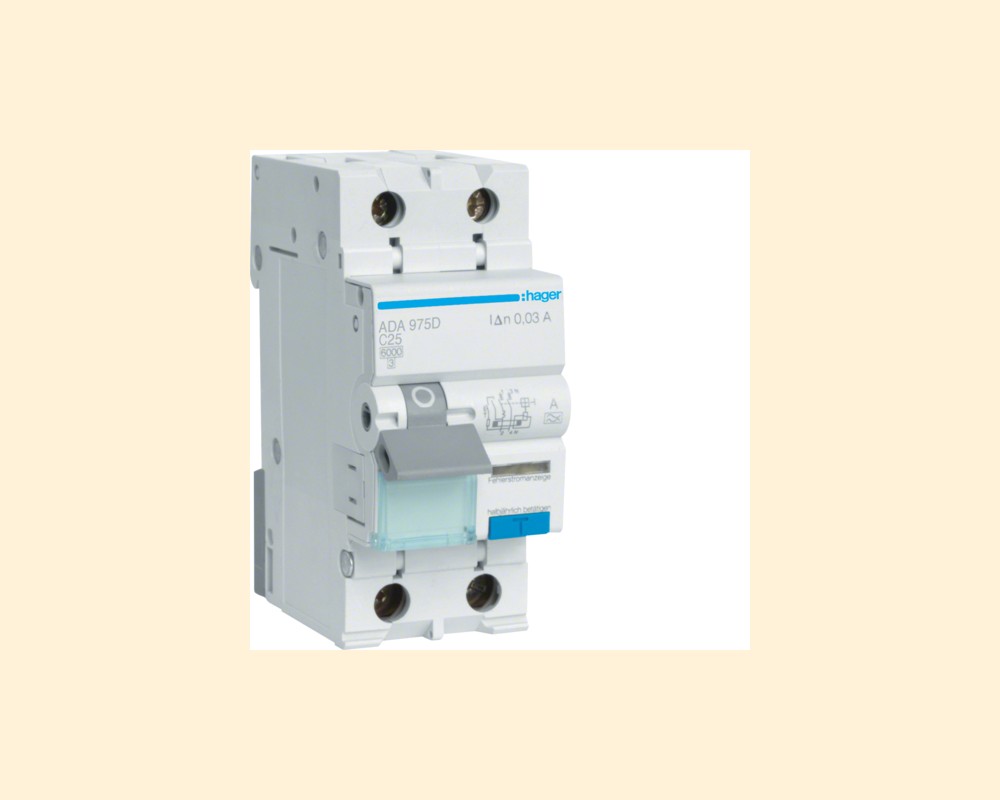

Технічні характеристики
Архітектура
Кількість захищених полюсів: 1
Кількість полюсів: 2 P
Тип полюса: 1P+N
Крива: C
Основні електричні характеристики
Номінальна робоча напруга змінного струму: 240 V
Тип напруги живлиння: AC
Напруга
Номінальна напруга ізоляції: 500 V
Максимальна рабоча напруга: 240 V
Стійкість по відношенню до номінальної імпульсної напруги: 4000 V
Електричний струм
Номінальний диференційний струм: 30 mA
Номінальний струм: 25 A
Сила імпульсу струму (хвиля 8/20 мкс): 250 A
Потужність відключення та замикання: 6 kA
min/max діапазон спрацювання термічного розчеплювача при АC: 1,13 / 1,45 In
Поріг електромагнітного розчеплювача змінного струму мін./макс.: 5 / 10 In
Значення струму короткого замикання 230 В 50 Гц: 6 kA
Коефіцієнт корекції струму
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: 1
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: 0,95
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: 0,9
Корегуючий коефіціент при розташуванні поруч 6 пристроїв: 0,85
Потужність
Загальна розсіювана потужність під номінальним струмом: 9,3 W
Розсіювана потужність з розрахунку на кожний полюс: 5,9 W
Витривалість
Електрична тривкість кількості циклів: 2000
Кількість механічних процесів: 2000
Розміри
Глибина встановленого виробу: 68 mm
Висота встановленого виробу: 93 mm
Ширина встановленого виробу: 35 mm
Монтаж
Момент затяжки: 2,1 Нм
Нижнє підключення для модульних пристроїв: так
Підходить для вбудованого монтажу: так
Підключення
Нижнє гвинтове з'єднання з гнучким провідником: 1 / 16 mm²
Секція виходу гвинта при нерухомому дроті: 1 / 25 mm²
Поперений розріз під ’єднання при нерухомому проводі,: 1 / 25 mm²
Верхнє гвинтове з'єднання з гнучким провідником: 1 / 16 mm²
Вихідна клема: відкритий
З'єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем: 1 / 25 mm²
З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем: 1 / 16 mm²
Кабель
Перетин дроту, для тестування нагріву (мм²) відповідно до стандарту виробу: 4 mm²
Обладнання
Можливість приєднання додаткового обладнання: так
Стандарти
Стандартний текст: EN 61009-1
Європейська директива WEEE: пов'язаний
Безпека
Захисне виконання ІР: IP20
Тип диференційного захисту: A
Умови використовання
Робоча температура: -25…40 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2
Клас обмеження енергії I²t: 3
Висота: 2000 m
Температура зберігання / транспортування: -25…70 °C
Температура
Температура калібрування: 30 °C
Температура навколишнього повітря під час тестування нагріву: 23,7 °C
Макс.допустима t для частин(призначених для торкання): 58,9 °C
Макс.допустима t для частин(при ручному керуванні): 48,2 °C
Макс.допустима t для частин(без можливості торкнутися): 84,6 °C
Макс. допустима температура на клемах: 78,8 °C
Межа зростання t для частин (перемінного доступу): 25 K
Межа зростання t для частин (без можливість торкнутися): 60 K
Межа зростання t для частин (є можливість торкнутися): 40 K
Межа зростання t для клем відповідно до стандарту продукту: 65 K
Вимірювання зростання t для частин (без можливість торкнутися): 8,2 K
Вимірювання зростання t для частин (є можливість торкнутися): 44,6 K
Вимірювання зростання t для частин (перемінного доступу): 18,9 K
Вимірювання зростання t на клемах при In: 38,8 K
Архітектура
Кількість захищених полюсів: 1
Кількість полюсів: 2 P
Тип полюса: 1P+N
Крива: C
Основні електричні характеристики
Номінальна робоча напруга змінного струму: 240 V
Тип напруги живлиння: AC
Напруга
Номінальна напруга ізоляції: 500 V
Максимальна рабоча напруга: 240 V
Стійкість по відношенню до номінальної імпульсної напруги: 4000 V
Електричний струм
Номінальний диференційний струм: 30 mA
Номінальний струм: 25 A
Сила імпульсу струму (хвиля 8/20 мкс): 250 A
Потужність відключення та замикання: 6 kA
min/max діапазон спрацювання термічного розчеплювача при АC: 1,13 / 1,45 In
Поріг електромагнітного розчеплювача змінного струму мін./макс.: 5 / 10 In
Значення струму короткого замикання 230 В 50 Гц: 6 kA
Коефіцієнт корекції струму
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: 1
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: 0,95
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: 0,9
Корегуючий коефіціент при розташуванні поруч 6 пристроїв: 0,85
Потужність
Загальна розсіювана потужність під номінальним струмом: 9,3 W
Розсіювана потужність з розрахунку на кожний полюс: 5,9 W
Витривалість
Електрична тривкість кількості циклів: 2000
Кількість механічних процесів: 2000
Розміри
Глибина встановленого виробу: 68 mm
Висота встановленого виробу: 93 mm
Ширина встановленого виробу: 35 mm
Монтаж
Момент затяжки: 2,1 Нм
Нижнє підключення для модульних пристроїв: так
Підходить для вбудованого монтажу: так
Підключення
Нижнє гвинтове з'єднання з гнучким провідником: 1 / 16 mm²
Секція виходу гвинта при нерухомому дроті: 1 / 25 mm²
Поперений розріз під ’єднання при нерухомому проводі,: 1 / 25 mm²
Верхнє гвинтове з'єднання з гнучким провідником: 1 / 16 mm²
Вихідна клема: відкритий
З'єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем: 1 / 25 mm²
З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем: 1 / 16 mm²
Кабель
Перетин дроту, для тестування нагріву (мм²) відповідно до стандарту виробу: 4 mm²
Обладнання
Можливість приєднання додаткового обладнання: так
Стандарти
Стандартний текст: EN 61009-1
Європейська директива WEEE: пов'язаний
Безпека
Захисне виконання ІР: IP20
Тип диференційного захисту: A
Умови використовання
Робоча температура: -25…40 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2
Клас обмеження енергії I²t: 3
Висота: 2000 m
Температура зберігання / транспортування: -25…70 °C
Температура
Температура калібрування: 30 °C
Температура навколишнього повітря під час тестування нагріву: 23,7 °C
Макс.допустима t для частин(призначених для торкання): 58,9 °C
Макс.допустима t для частин(при ручному керуванні): 48,2 °C
Макс.допустима t для частин(без можливості торкнутися): 84,6 °C
Макс. допустима температура на клемах: 78,8 °C
Межа зростання t для частин (перемінного доступу): 25 K
Межа зростання t для частин (без можливість торкнутися): 60 K
Межа зростання t для частин (є можливість торкнутися): 40 K
Межа зростання t для клем відповідно до стандарту продукту: 65 K
Вимірювання зростання t для частин (без можливість торкнутися): 8,2 K
Вимірювання зростання t для частин (є можливість торкнутися): 44,6 K
Вимірювання зростання t для частин (перемінного доступу): 18,9 K
Вимірювання зростання t на клемах при In: 38,8 K
