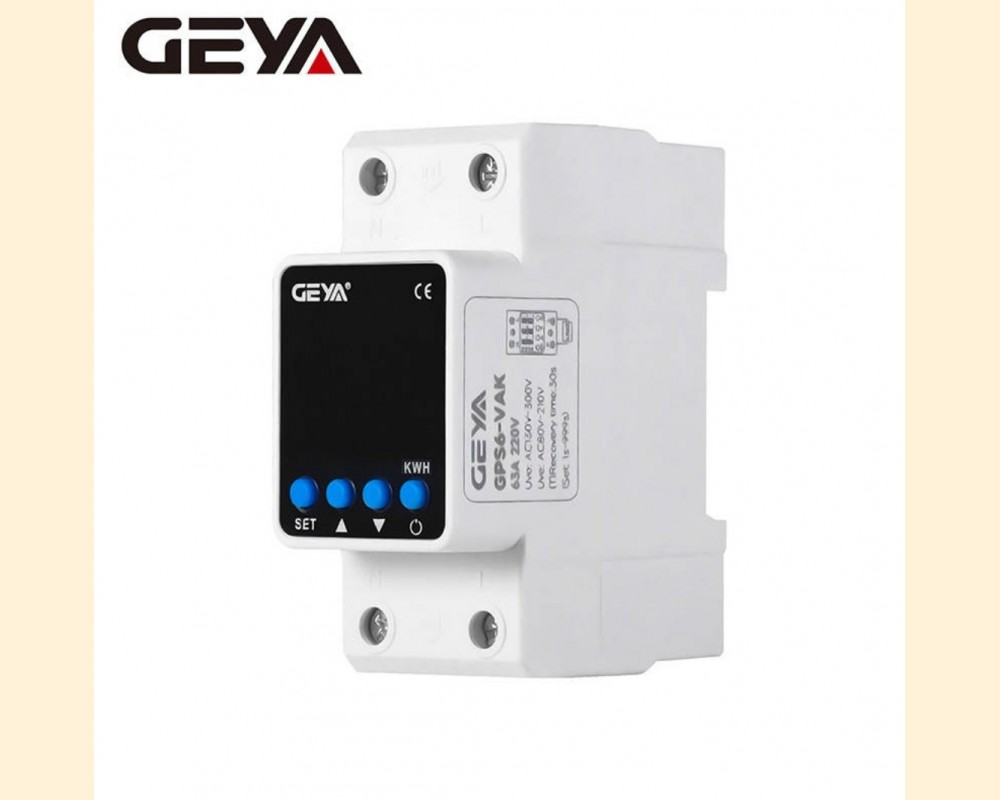

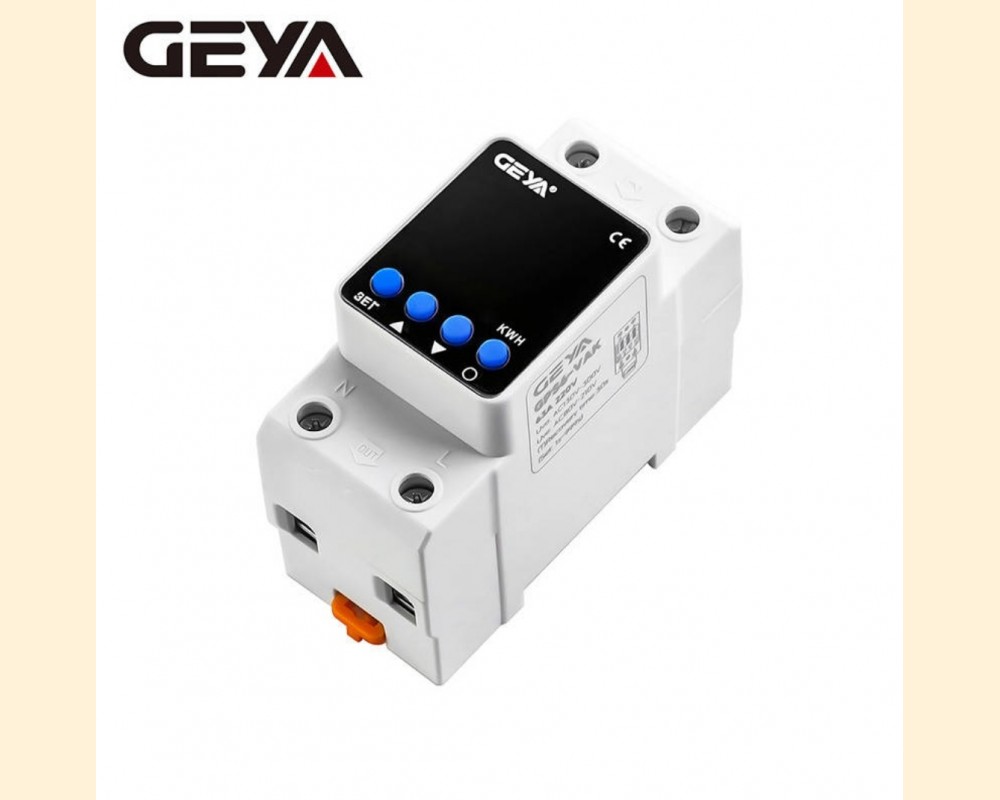

Реле напруги та струму GEYA GPS6-VAK 63A з лічильником кВт-год

Багатофункціональне реле напруги та струму GEYA серії GPS6. Це інтелектуальне пристрій «3 в 1», який замінює вольтметр, амперметр і автоматичне реле захисту.

Нижче наведено повний опис його можливостей:

Основне призначення

- Пристрій призначений для безперервного моніторингу стану електромережі та миттєвого відключення навантаження (споживачів), якщо параметри напруги або струму виходять за безпечні рамки. Це захищає вашу техніку від згоряння при стрибках напруги або перевантаження. Ключові можливості та функції

- Захист від перенапруги: Якщо напруга в мережі різко підніметься (наприклад, при обриві "нуля"), реле відключить живлення, щоб техніка не згоріла.

- Захист від зниженої напруги (Under-voltage): При сильному просіданні напруги (що небезпечно для компресорів холодильників та кондиціонерів) пристрій також розірве ланцюг.

- Захист від перевантаження по струму (Over-current): Працює як розумний автомат - якщо ви увімкнете занадто багато приладів одночасно, реле відключить живлення, запобігаючи перегріву проводки.

- Лічильник електроенергії (у моделях GPS6-VAK): Нижній рядок на дисплеї відображає сумарне споживання у кВт·год (KWH).

- Автоматичне відновлення: Після того, як параметри мережі прийдуть у норму, пристрій сам включить живлення через заданий вами час (затримка потрібна, щоб уникнути частих включень/вимикань при нестабільній мережі). Інформативний дисплей:

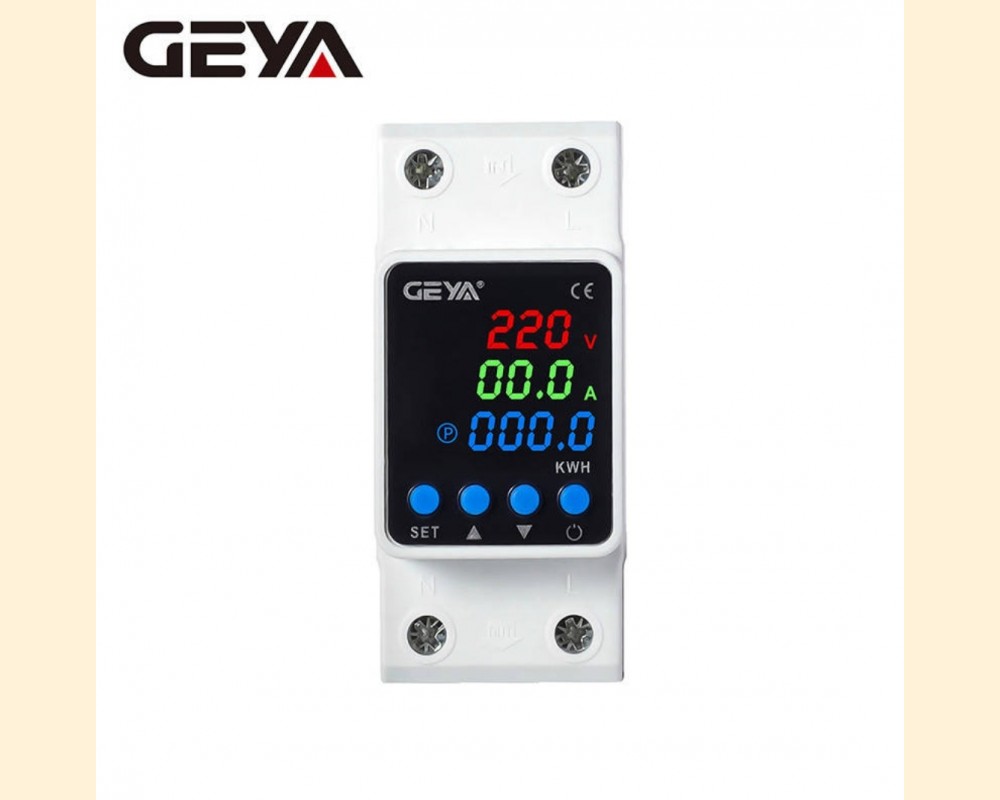

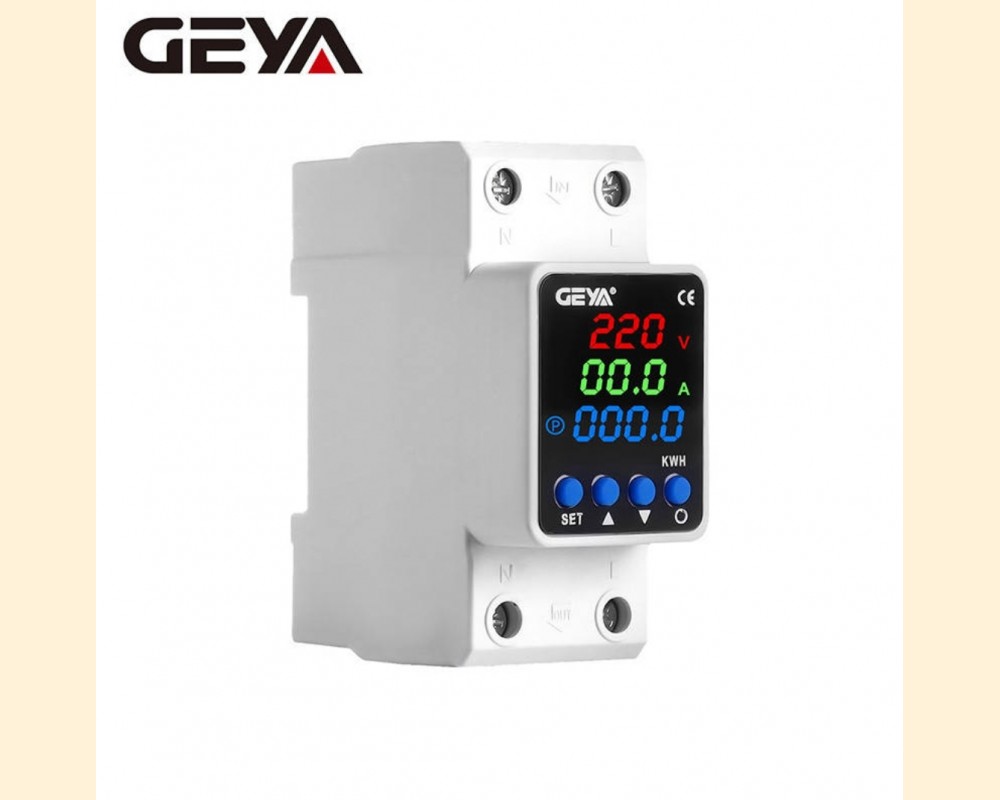

Кольоровий РК-екран у реальному часі показує:

- Червоний (V): Напруга у вольтах.

- Зелений (A): Поточна сила струму.

- Синій: споживана енергія (кВт·год) або потужність (Вт).

Технічні характеристики (типові для цієї серії)

- Номінальний струм: Настроюваний (діапазон від 1 до 80А).

- Діапазон захисту від перенапруги: AC 240-300 В (регулюється).

- Діапазон захисту від зниженої напруги: AC 140-230 В (регулюється).

- Час спрацьовування: < 0.1 сек (миттєва реакція).

- Час затримки: 1–500 сек (налаштовується).

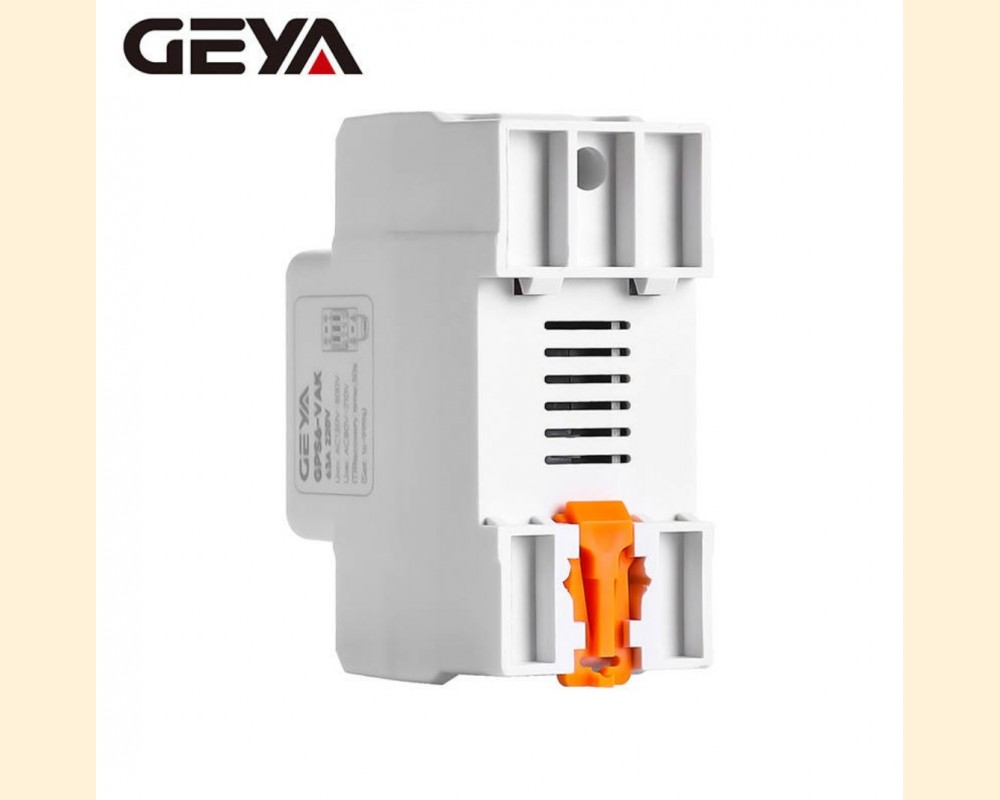

- Монтаж: Стандартна DIN-рейка 35 мм. Для входу до основного меню налаштувань реле GEYA GPS6 необхідно затиснути кнопку «SET» приблизно на 3-5 секунд. Перемикання між пунктами меню здійснюється коротким натисканням «SET», а зміна значень – кнопками (вгору) та (вниз). Нижче наведено розшифровку стандартних пунктів меню (коди можуть незначно змінюватися в залежно від версії прошивки, але логіка зберігається):

Таблиця параметрів меню

Код Функція Діапазон налаштувань Заводська установка

P1 Затримка увімкнення (час до подачі живлення при старті або після аварії) 1 – 500 сек 10 сек P2 Поріг захисту від перенапруги (макс. вольтаж) 230 – 300 В 270 В

P3 Поріг відновлення (при якій напрузі реле знову ввімкнеться після стрибка) 225 - 295 В 265 В P4 Час спрацьовування на перенапругу 0.1 – 30 сек 0.1 сек

P5 Поріг захисту від пониж. напруги (мін. вольтаж) 140 – 210 В 175 В

P6 Поріг відновлення (при якій напрузі реле увімкнеться після просідання) 145 – 215 В 175 В

P7 Час спрацьовування на знижену напругу 0.1 – 30 сек 0.5 сек

P8 Поріг захисту струму (макс. ампераж) 1 – 40А (або 63А) 40 А

P9 Час спрацьовування на навантаження по струму 0.1 – 30 сек 1.0 сек

P10 Калібрування напруги (якщо прилад бреше щодо мультиметра) -20% ... +20% 0

P11 Калібрування струму -20% ... +20% 0
