Реле контролю напруги та струму GEYA 63А

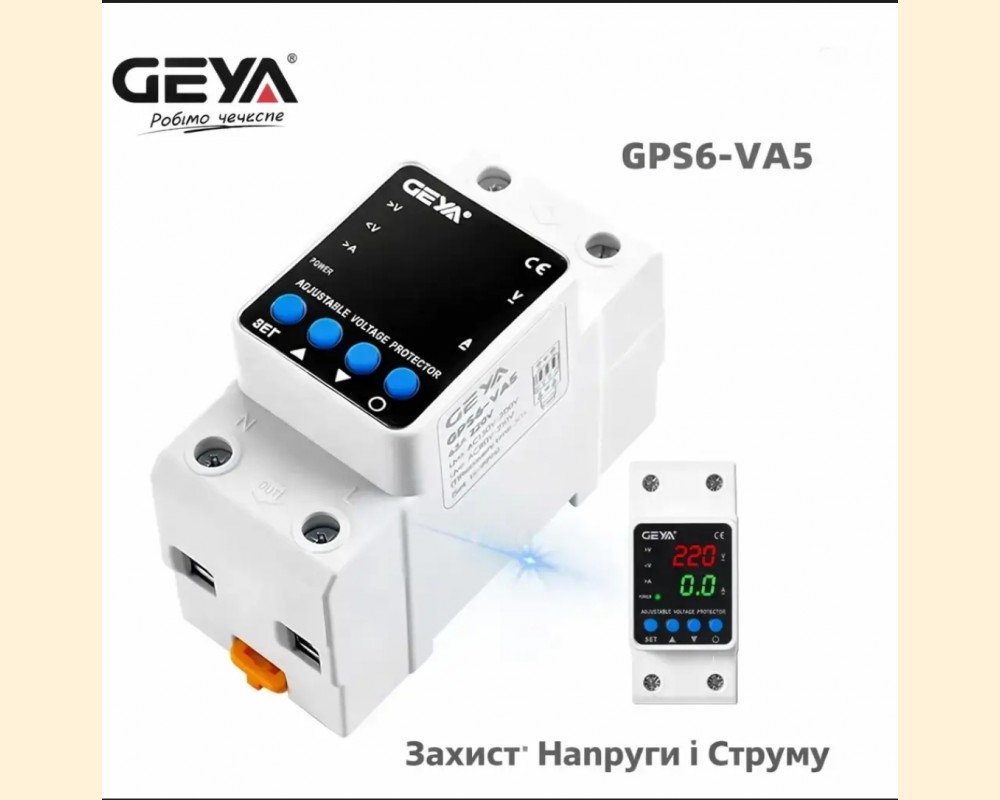

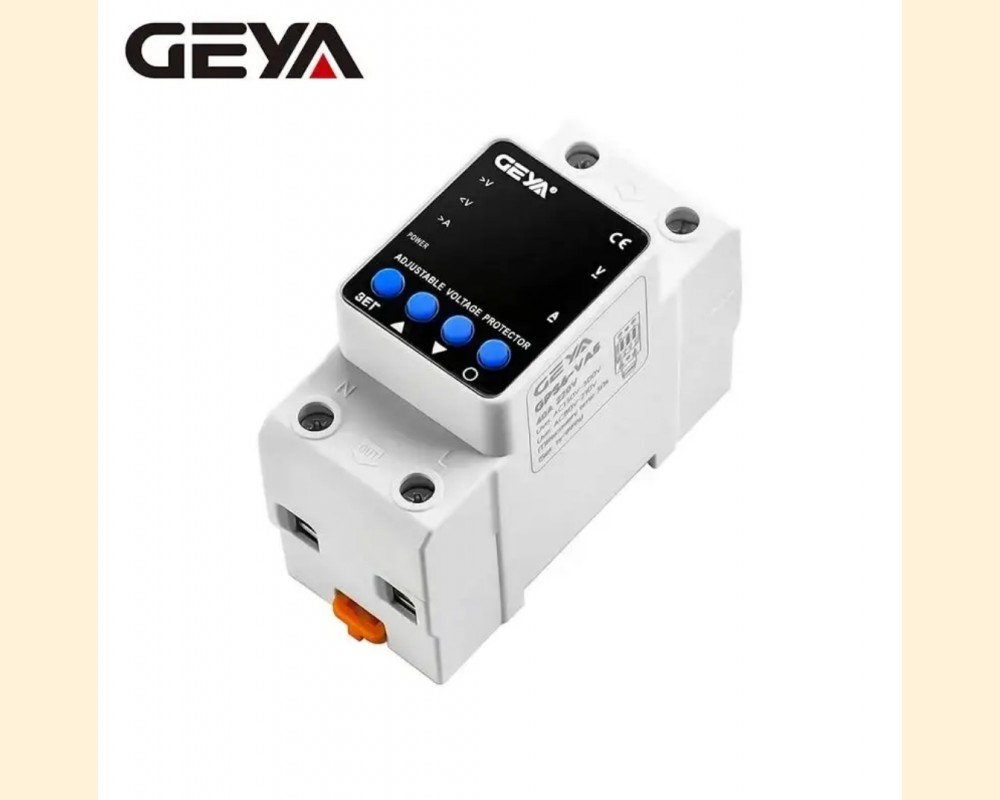

Це реле контролю напруги та струму GEYA серії GPS6-VA5 – інтелектуальний пристрій для комплексного захисту електромережі будинку чи квартири. Воно встановлюється у розподільчий щит на DIN-рейку та працює як «розумний запобіжник». Ось докладний опис його можливостей: 1. Основні функції захисту

- Захист від перенапруги: Якщо напруга в мережі різко підскочить (наприклад, при обриві нульового дроту), реле миттєво відключить живлення, щоб техніка не згоріла.

- Захист від зниженої напруги: Якщо напруга стане занадто низькою (що небезпечно для холодильників та кондиціонерів), пристрій також розірве ланцюг.

- Захист від перевантаження струмом: Якщо споживана потужність перевищить допустиму (наприклад, включили занадто багато потужних приладів одночасно), реле спрацює як автоматичний вимикач.

2. Ключові можливості та характеристики

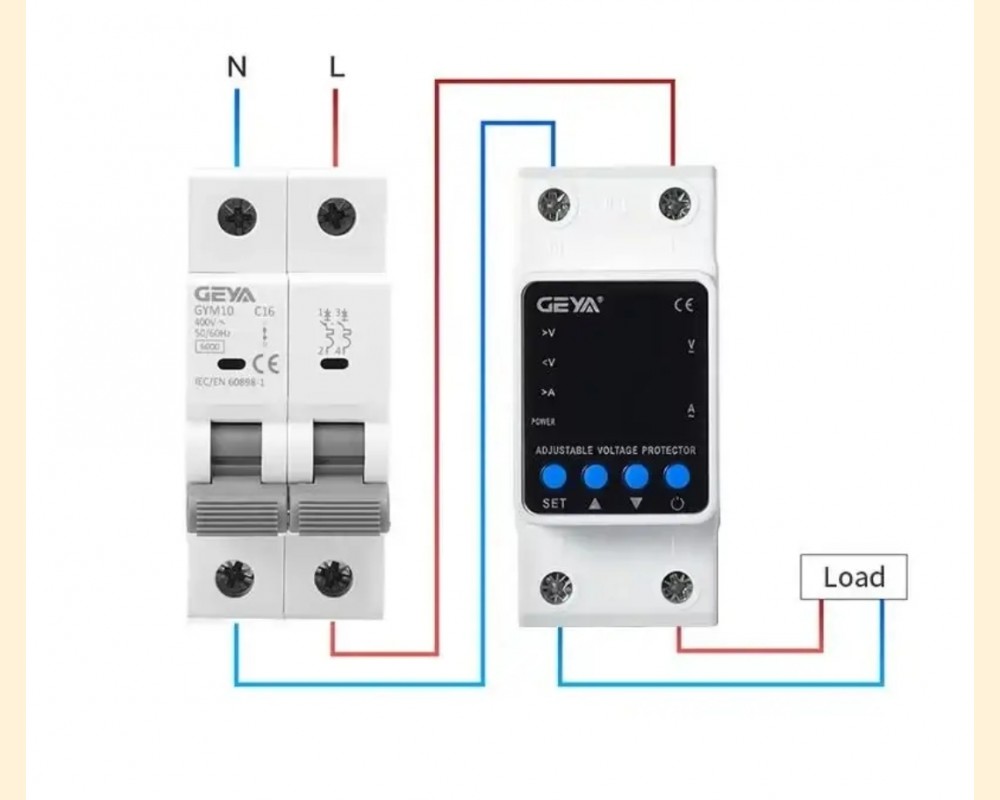

- Двополюсне відключення (2P): На відміну від простих реле, цей пристрій розмикає і фазу, і нуль, що забезпечує максимальну безпеку при аваріях.

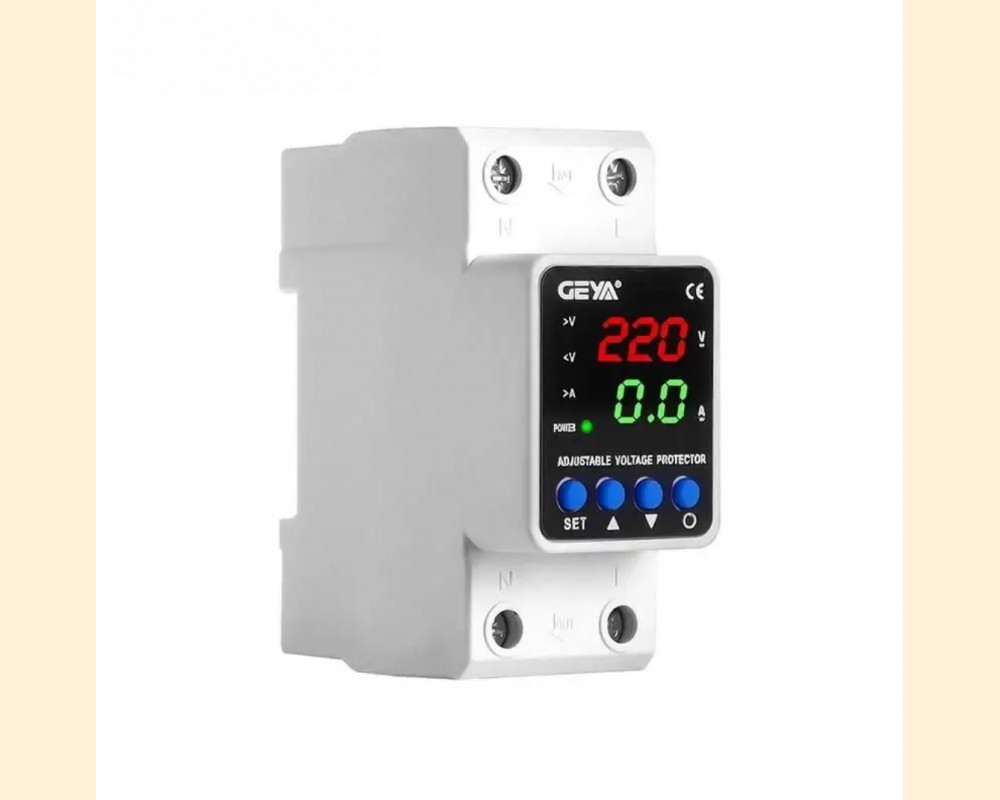

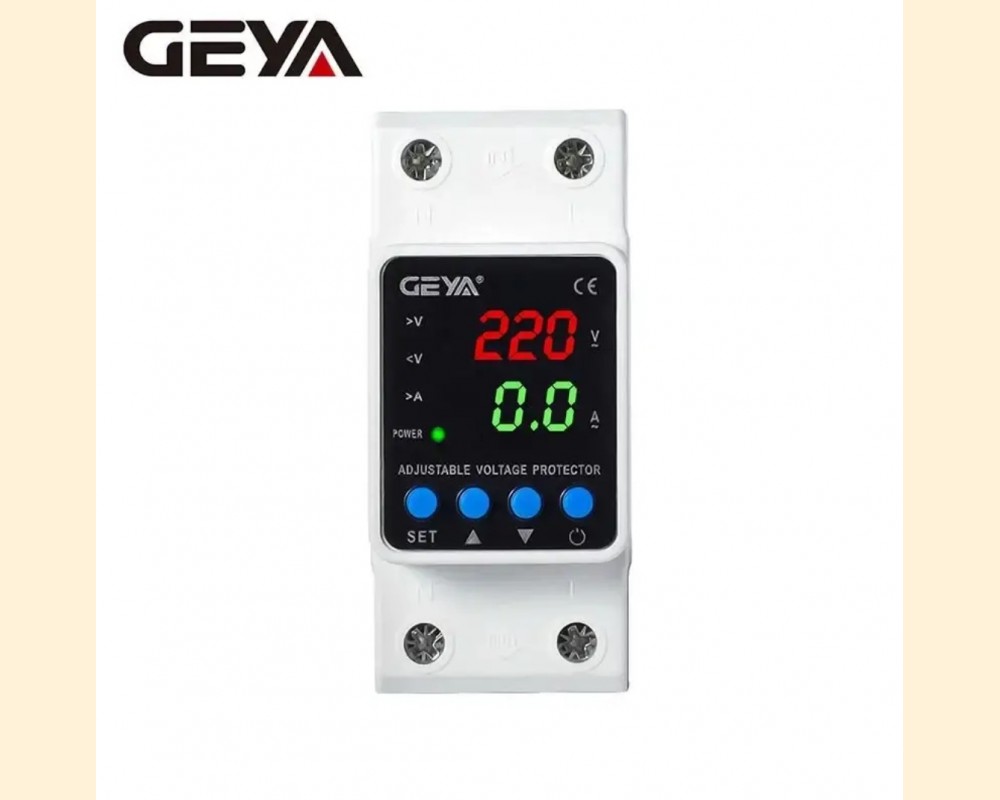

- Цифрова індикація: Два дисплеї показують параметри в реальному часі:

- Верхній (червоний): поточна напруга у вольтах (V).

- Нижній (зелений): поточне навантаження в амперах (A).

- Налаштування параметрів: За допомогою кнопок на передній панелі можна самостійно встановити:

- Верхній поріг спрацьовування (зазвичай 240-280 В).

- Нижній поріг спрацьовування (зазвичай 150-210 В).

- максимальний струм (від 40А до 80А залежно від версії).

- Час затримки включення (щоб техніка не «смикалася» за нестабільного світла).

- Автоматичне відновлення: Коли параметри мережі приходять у норму, пристрій сам включає електрику через заданий проміжок часу.

3. Технічні параметри (типові для цієї моделі)

- Номінальна напруга: 220-230 Ст.

- Максимальний струм: Найчастіше зустрічаються моделі на 40А чи 63А.

- Час спрацьовування: Менше 0,1 секунди (захист спрацьовує швидше, ніж техніка встигне постраждати).

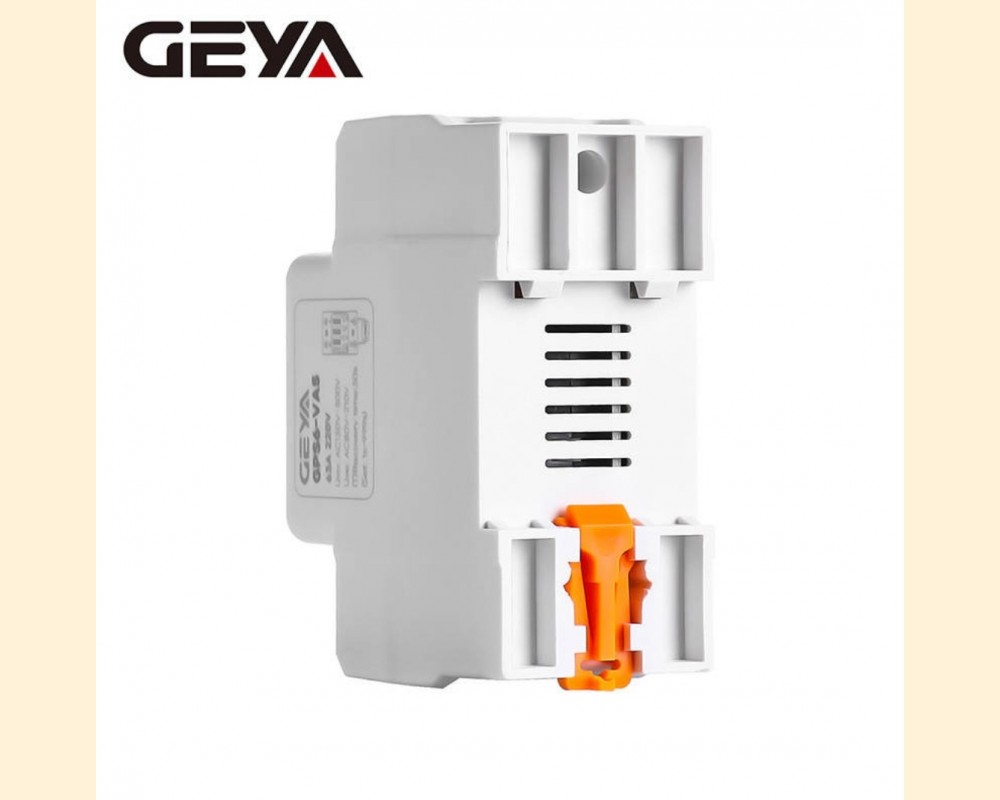

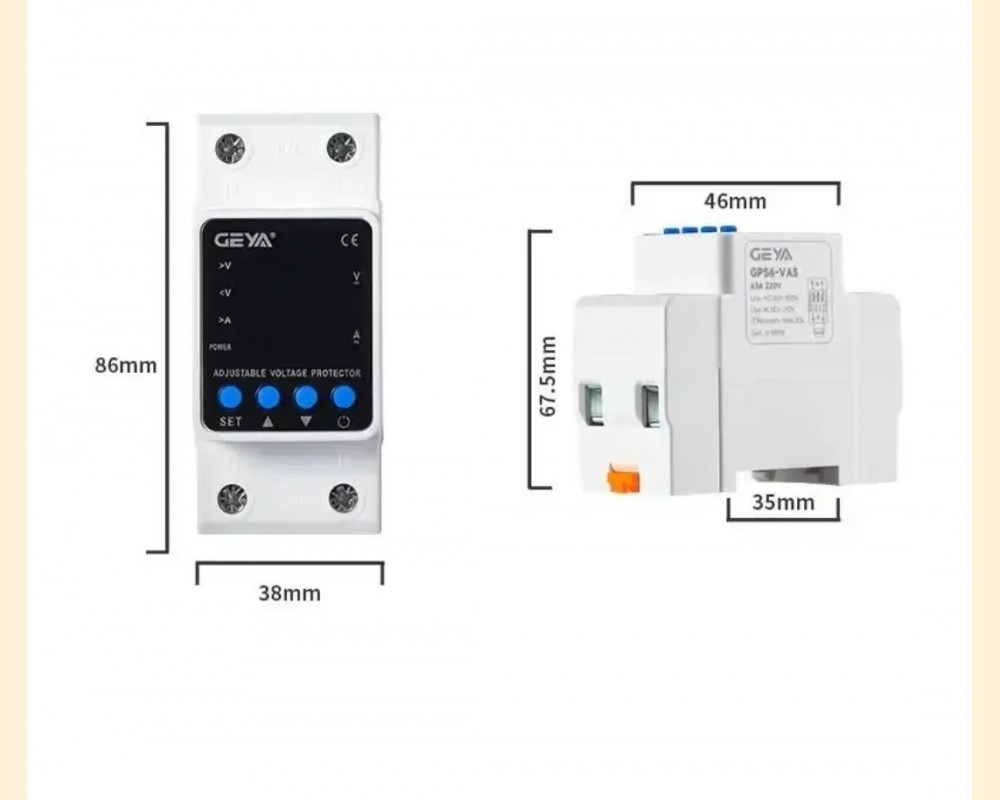

- Монтаж: Стандартна DIN-рейка (займає місце як два звичайні автомати)

Основне меню налаштувань (P1–P20)

Код Назва параметра Опис та рекомендації

P1 Верхній поріг напруги Напруга вимкнення (зазвичай 230–300 В). Рекомендація: 250-255 Ст.

P2 Нижній поріг напруги Напруга вимкнення (зазвичай 140-210 В). Рекомендація: 180-190 Ст.

P3 Поріг струму (захист від перевантаження) Максимальний струм (1–63 А). Ставте за номіналом вашого вступного автомата.

P4 Затримка вмикання (Power-on) Час паузи перед подачею струму після нормалізації мережі (2-500 сек).

P5 Затримка вимкнення (аварія) Швидкість реакції на стрибок. Рекомендація: 0.1 сек (миттєво). P6 Затримка вимикання струму Час, через який реле відключиться при перевантаження (зазвичай 1-30 сек).

P7 Поріг відновлення (U) Напруга, при якому реле вирішить, що "верхній" стрибок пройшов.

P8 Поріг відновлення (<U) Напруга, при якому реле зрозуміє, що просідання закінчилося.

P9 Час відновлення (Reset time) Затримка перед автоматичним скиданням помилки та включенням.

P10 Режим скидання помилки ON — автоматичне скидання; OFF - ручний (Потрібно натиснути кнопку).

P11 Тривалість імпульсу Параметр для роботи із зовнішніми контакторами (Рідко використовується в побуті).

P12 Чутливість до перешкод Налаштування фільтрації короткочасних «шумів» в мережі.

P13 Цикли перезапуску Кількість спроб автоматичного ввімкнення при постійного навантаження. P14 Яскравість дисплея Рівень підсвічування цифр (актуально для щитків у житлових зонах).

P15 Режим дисплея Вибір: вольти/ампери постійно, або циклічна зміна (з потужністю квт).

P16 Калібрування напруги Підстроювання точності вольтметра (використовуйте тільки з мультиметром!).

P17 Калібрування струму Підстроювання точності амперметра.

P18 Журнал помилок Перегляд останніх причин спрацювання (код помилки).

P19 Пароль (Lock) Блокування налаштувань від дітей. Заводський пароль часто 112.

P20 Скинути до заводських налаштувань Повний відкат усіх параметрів до початкових значень.
