Реле напряжения и тока GEYA GPS6-VAK 80A со счетчиком кВт-ч

Многофункциональное реле напряжения и тока GEYA серии GPS6. Это интеллектуальное
устройство «3 в 1», которое заменяет собой вольтметр, амперметр и автоматическое реле защиты.
Ниже приведено полное описание его возможностей:
Основное назначение
- Устройство предназначено для непрерывного мониторинга состояния электросети и мгновенного
отключения нагрузки (потребителей), если параметры напряжения или тока выходят за безопасные
рамки. Это защищает вашу технику от сгорания при скачках напряжения или перегрузках.
Ключевые возможности и функции
- Защита от перенапряжения (Over-voltage): Если напряжение в сети резко поднимется (например,
при обрыве «нуля»), реле отключит питание, чтобы техника не сгорела.
- Защита от пониженного напряжения (Under-voltage): При сильной просадке напряжения (что опасно
для компрессоров холодильников и кондиционеров) устройство также разорвет цепь.
- Защита от перегрузки по току (Over-current): Работает как умный автомат — если вы включите
слишком много приборов одновременно, реле отключит питание, предотвращая перегрев проводки.
- Счетчик электроэнергии (в моделях GPS6-VAK): Нижняя строка на дисплее отображает суммарное
потребление в кВт·ч (KWH).
- Автоматическое восстановление: После того как параметры сети придут в норму, устройство само
включит питание через заданное вами время (задержка нужна, чтобы избежать частых
включений/выключений при нестабильной сети).

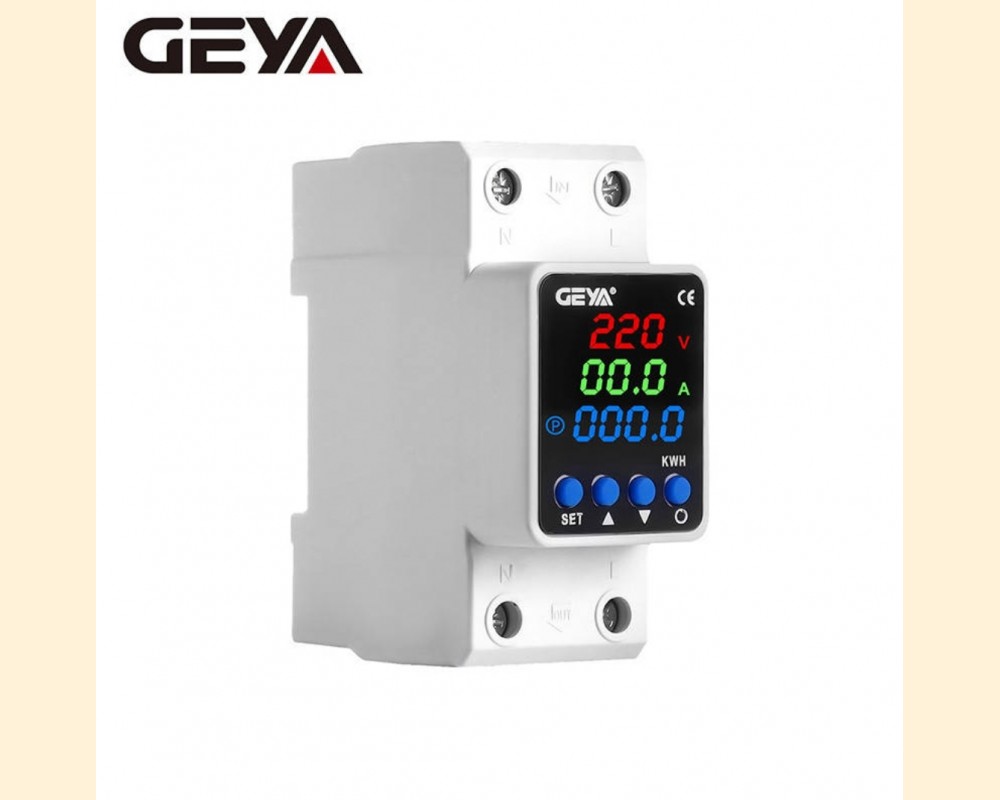

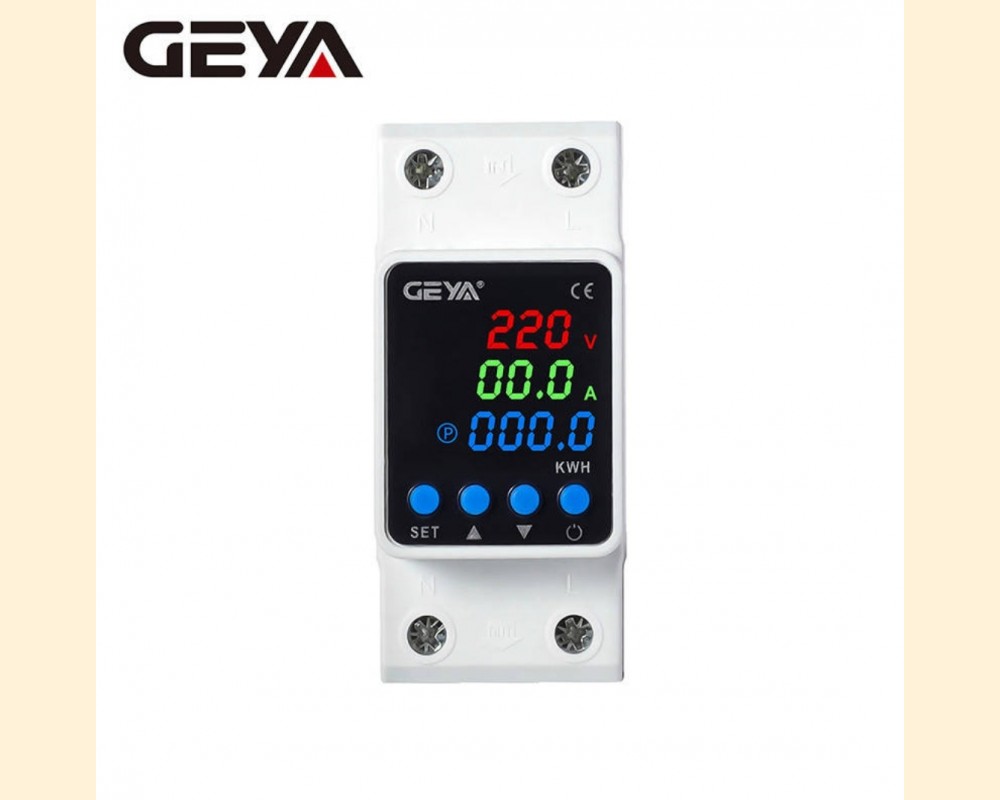

Информативный дисплей: Цветной ЖК-экран в реальном времени показывает:
- Красный (V): Напряжение в вольтах.
- Зеленый (A): Текущую силу тока.
- Синий: Потребляемую энергию (кВт·ч) или мощность (Вт).
Технические характеристики (типовые для этой серии)
- Номинальный ток: Настраиваемый (диапазон от 1– до 80А).
- Диапазон защиты от перенапряжения: AC 240–300 В (регулируется).
- Диапазон защиты от пониженного напряжения: AC 140–230 В (регулируется).
- Время срабатывания: < 0.1 сек (мгновенная реакция).
- Время задержки включения: 1–500 сек (настраивается).

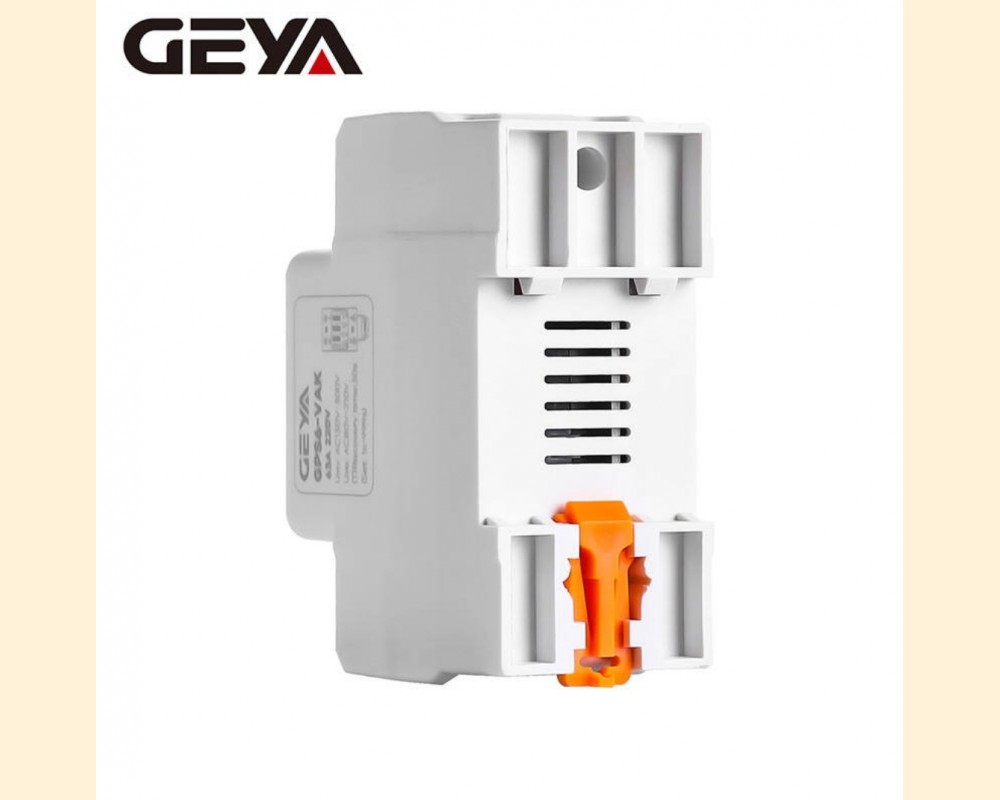

- Монтаж: Стандартная DIN-рейка 35 мм.
Для входа в основное меню настроек реле GEYA GPS6 необходимо зажать кнопку «SET»
примерно на 3–5 секунд. Переключение между пунктами меню осуществляется коротким
нажатием «SET», а изменение значений — кнопками  (вверх) и  (вниз).
Ниже приведена расшифровка стандартных пунктов меню (коды могут незначительно меняться в
зависимости от версии прошивки, но логика сохраняется):
Таблица параметров меню
Код Функция Диапазон настроек Заводская установка
P1 Задержка включения (время до подачи питания при старте или после аварии) 1 – 500 сек
10 сек
P2 Порог защиты от перенапряжения (макс. вольтаж) 230 – 300 В 270 В
P3 Порог восстановления (при каком напряжении реле снова включится после скачка)
225 – 295 В 265 В
P4 Время срабатывания на перенапряжение 0.1 – 30 сек 0.1 сек
P5 Порог защиты от пониж. напряжения (мин. вольтаж) 140 – 210 В 175 В
P6 Порог восстановления (при каком напряжении реле включится после просадки) 145 – 215 В
175 В
P7 Время срабатывания на пониженное напряжение 0.1 – 30 сек 0.5 сек
P8 Порог защиты по току (макс. ампераж) 1 – 40А (или 63А) 40 А
P9 Время срабатывания на перегрузку по току 0.1 – 30 сек 1.0 сек
P10 Калибровка напряжения (если прибор врет относительно мультиметра) -20% ... +20% 0
P11 Калибровка тока -20% ... +20% 0
