Реле контроля напряжения и тока GEYA 80А

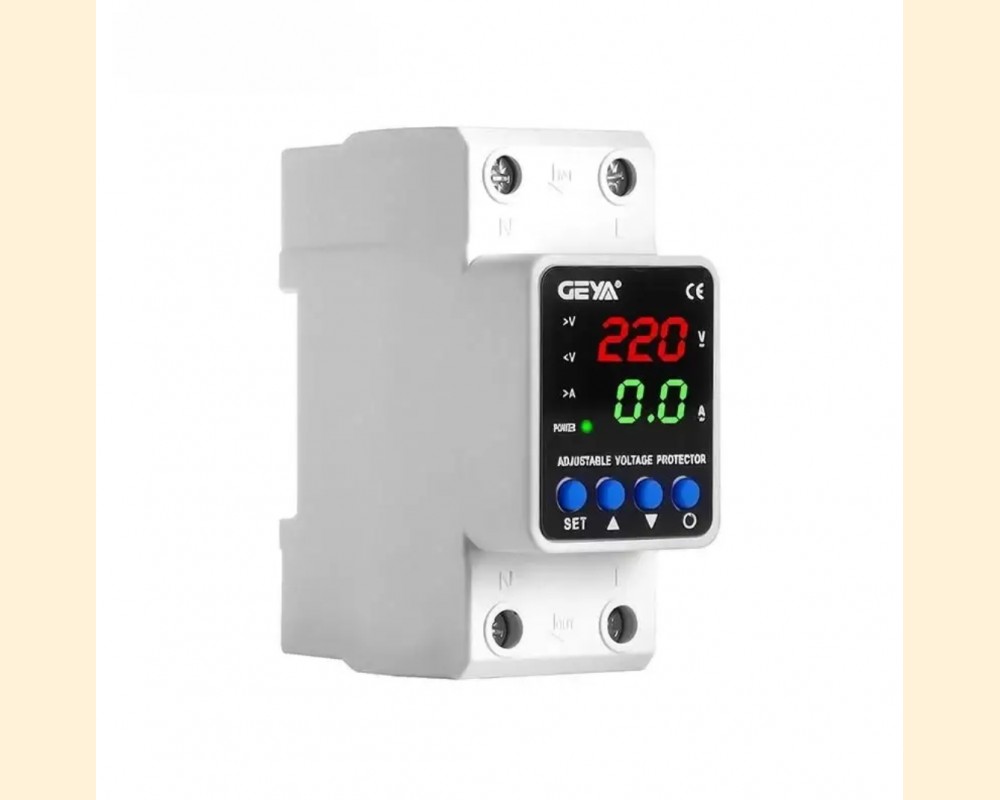

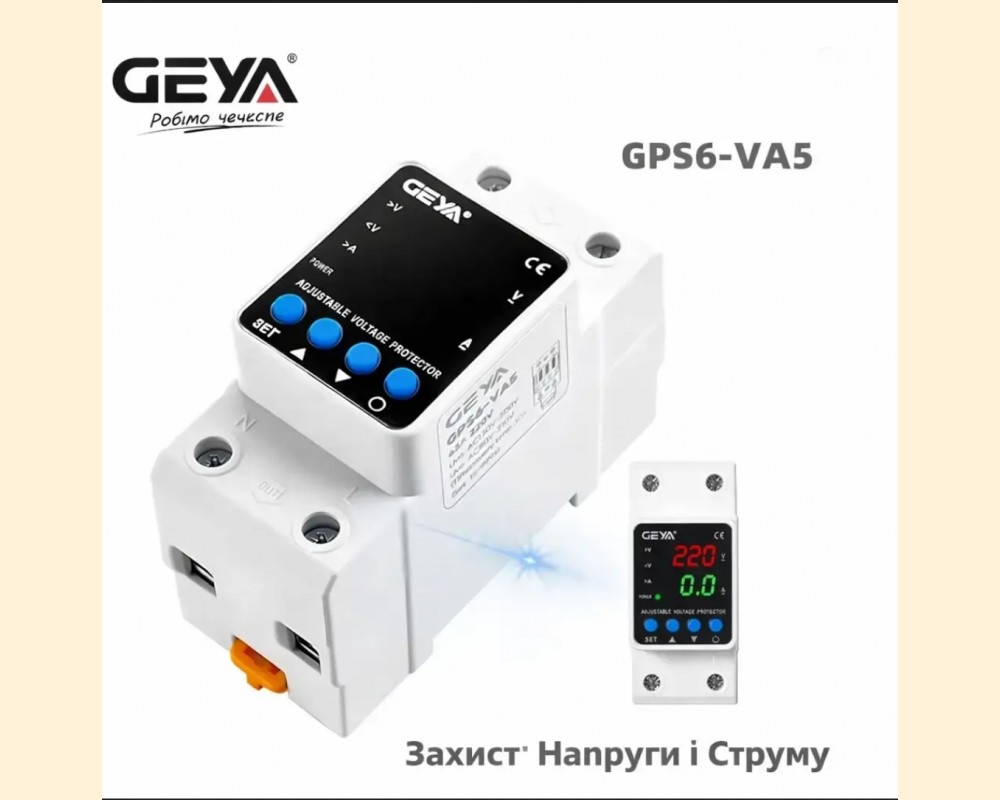

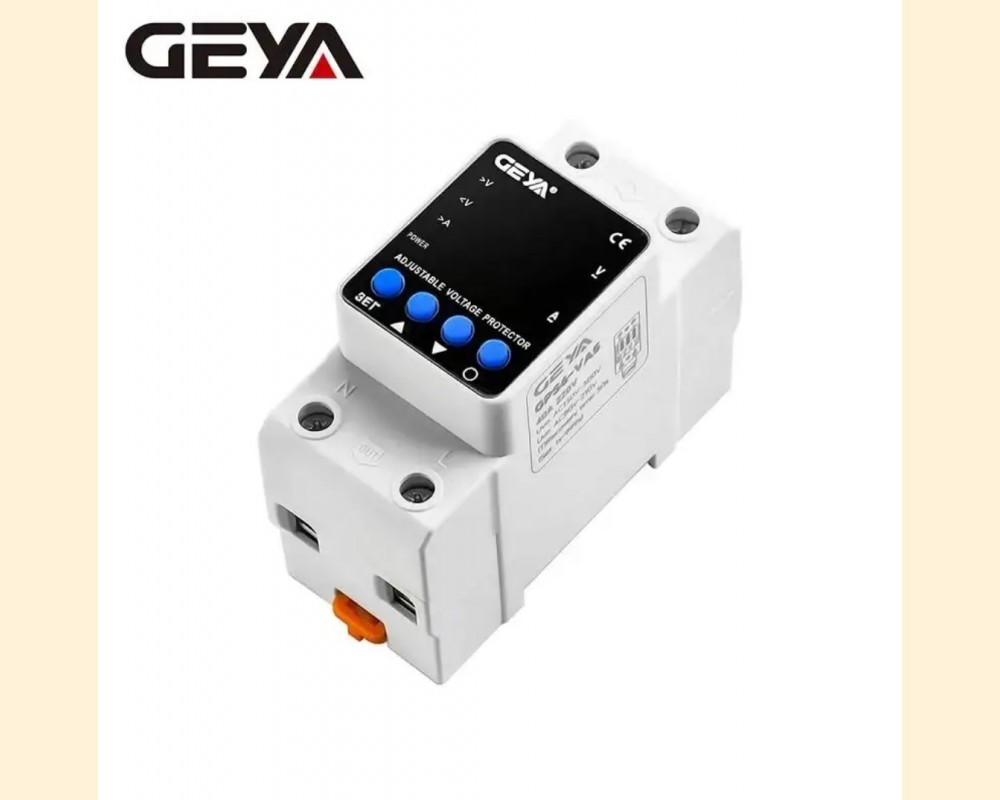

Это реле контроля напряжения и тока GEYA серии GPS6-VA5 — интеллектуальное устройство
для комплексной защиты электросети дома или квартиры. Оно устанавливается в распределительный
щит на DIN-рейку и работает как «умный предохранитель».
Вот подробное описание его возможностей:
1. Основные функции защиты
- Защита от перенапряжения: Если напряжение в сети резко подскочит (например, при обрыве
нулевого провода), реле мгновенно отключит питание, чтобы техника не сгорела.
- Защита от пониженного напряжения: Если напряжение станет слишком низким (что опасно для
холодильников и кондиционеров), устройство также разорвет цепь.
- Защита от перегрузки по току: Если потребляемая мощность превысит допустимую (например,
включили слишком много мощных приборов одновременно), реле сработает как автоматический
выключатель.
2. Ключевые возможности и характеристики

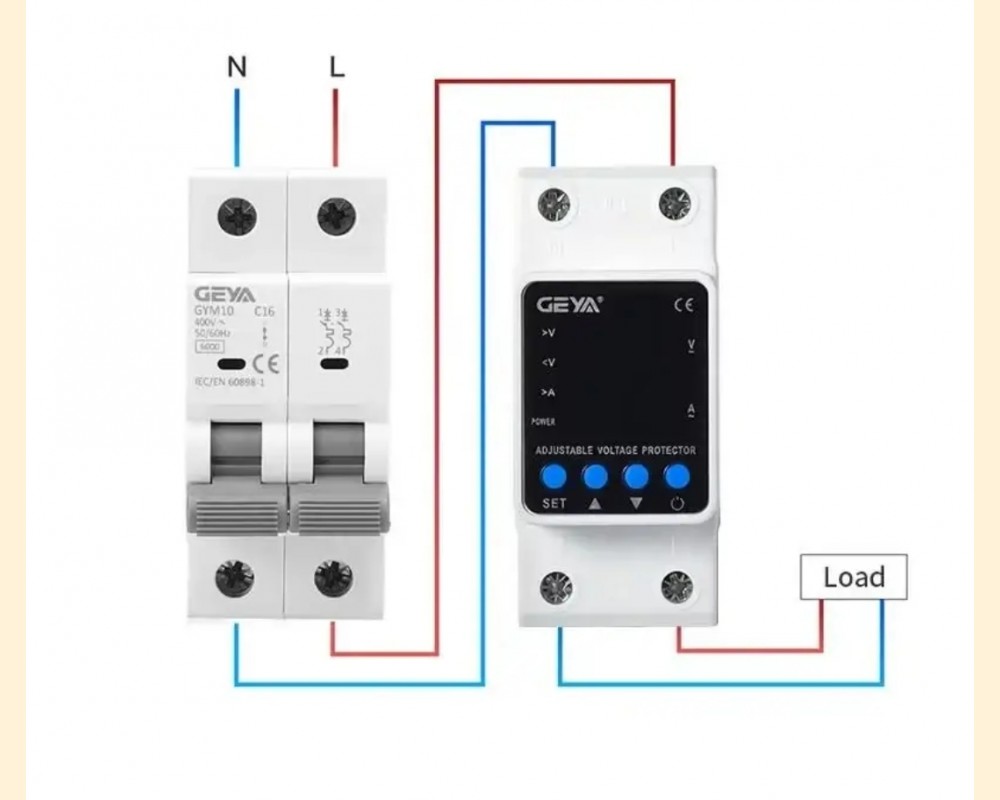

- Двухполюсное отключение (2P): В отличие от простых реле, это устройство размыкает и фазу, и ноль,
что обеспечивает максимальную безопасность при авариях.

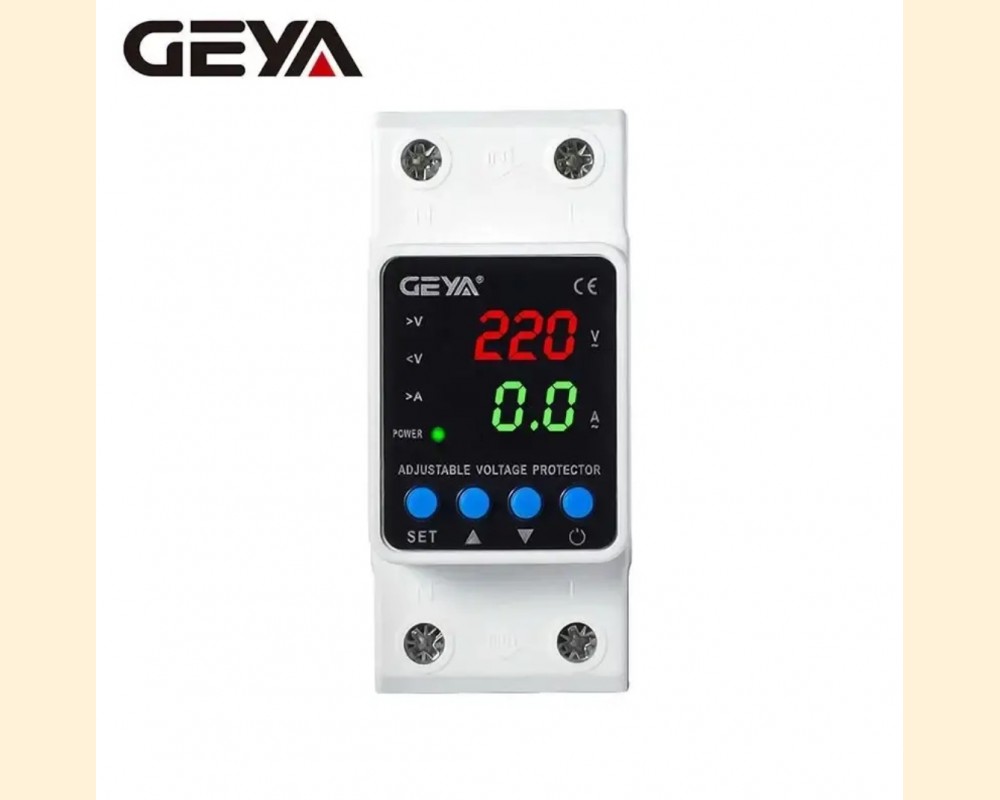

- Цифровая индикация: Два дисплея показывают параметры в реальном времени:
- Верхний (красный): текущее напряжение в вольтах (V).
- Нижний (зеленый): текущая нагрузка в амперах (A).
- Настройка параметров: С помощью кнопок на передней панели можно самостоятельно установить:
- Верхний порог срабатывания (обычно 240–280 В).
- Нижний порог срабатывания (обычно 150–210 В).
- Максимальный ток (от 40А до 80А в зависимости от версии).
- Время задержки включения (чтобы техника не «дергалась» при нестабильном свете).
- Автоматическое восстановление: Когда параметры сети приходят в норму, устройство само
включает электричество через заданный вами промежуток времени.
3. Технические параметры (типовые для этой модели)
- Номинальное напряжение: 220–230 В.
- Максимальный ток: Чаще всего встречаются модели на 40А или 63А.
- Время срабатывания: Менее 0,1 секунды (защита срабатывает быстрее, чем техника успеет
пострадать).

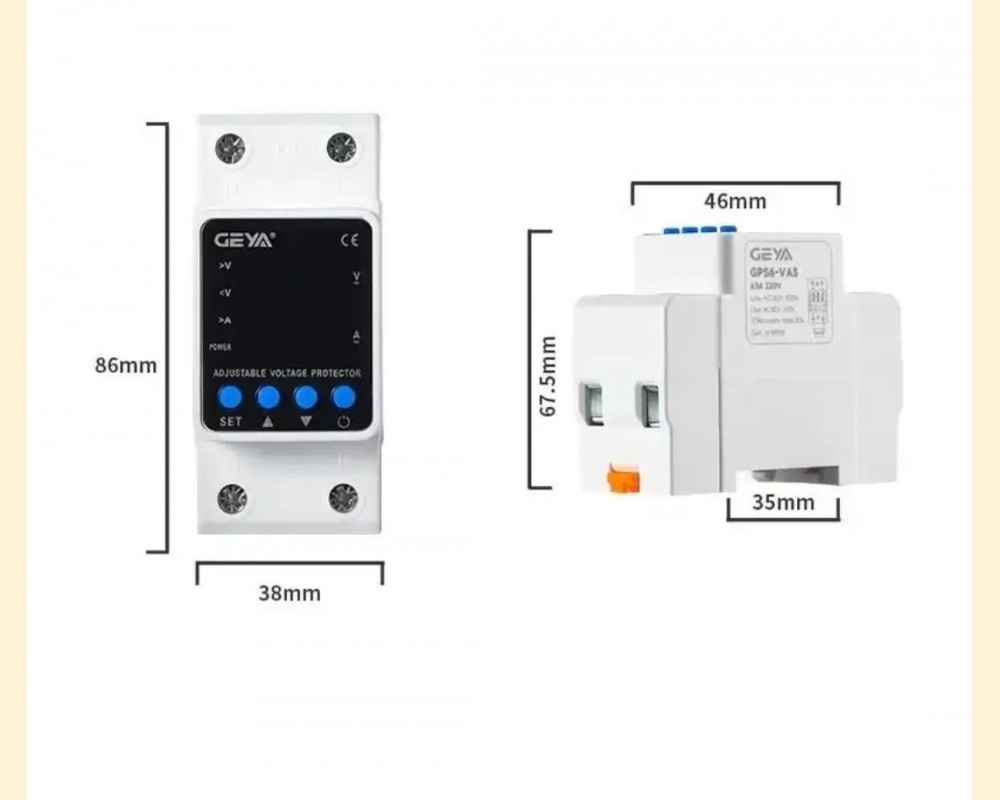

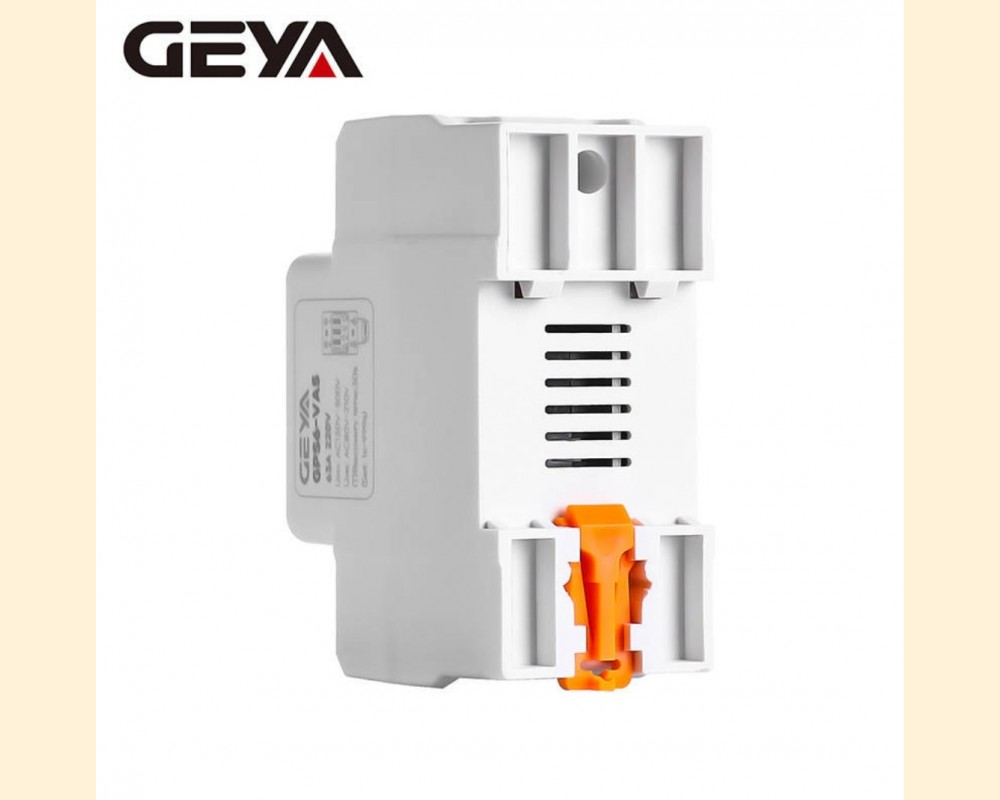

- Монтаж: Стандартная DIN-рейка (занимает место как два обычных автомата)

Основное меню настроек (P1–P20)

Код Название параметра Описание и рекомендации
P1 Верхний порог напряжения Напряжение отключения (обычно 230–300 В).
Рекомендация: 250–255 В.
P2 Нижний порог напряжения Напряжение отключения (обычно 140–210 В).
Рекомендация: 180–190 В.
P3 Порог тока (защита от перегрузки) Максимальный ток (1–63 А). Ставьте по номиналу
вашего вводного автомата.
P4 Задержка включения (Power-on) Время паузы перед подачей тока после
нормализации сети (2–500 сек).
P5 Задержка выключения (авария) Скорость реакции на скачок. Рекомендация: 0.1 сек
(мгновенно).
P6 Задержка выключения по току Время, через которое реле отключится при
перегрузке (обычно 1–30 сек).
P7 Порог восстановления (>U) Напряжение, при котором реле решит, что
«верхний» скачок прошел.
P8 Порог восстановления (<U) Напряжение, при котором реле поймет, что
просадка закончилась.
P9 Время восстановления (Reset time) Задержка перед автоматическим сбросом ошибки и
включением.
P10 Режим сброса ошибки ON — автоматический сброс; OFF — ручной
(нужно нажать кнопку).
P11 Длительность импульса Параметр для работы с внешними контакторами
(редко используется в быту).
P12 Чувствительность к помехам Настройка фильтрации кратковременных «шумов» в
сети.
P13 Циклы перезапуска Количество попыток автоматического включения при
постоянной перегрузке.
P14 Яркость дисплея Уровень подсветки цифр (актуально для щитков в
жилых зонах).
P15 Режим отображения дисплея Выбор: вольты/амперы постоянно, или циклическая
смена (с мощностью кВт).
P16 Калибровка напряжения Подстройка точности вольтметра (используйте
только с мультиметром!).
P17 Калибровка тока Подстройка точности амперметра.
P18 Журнал ошибок Просмотр последних причин срабатывания (код
ошибки).
P19 Пароль (Lock) Блокировка настроек от детей. Заводской пароль часто 112.
P20 Сброс до заводских настроек Полный откат всех параметров к исходным значениям.
